面開裂是建筑工程常見的質量通病，形象工程質量及形象，造成墻面開裂的成因較多，本文總結常見的15個成因，大家注意在施工中加以防范，提升工程質量。

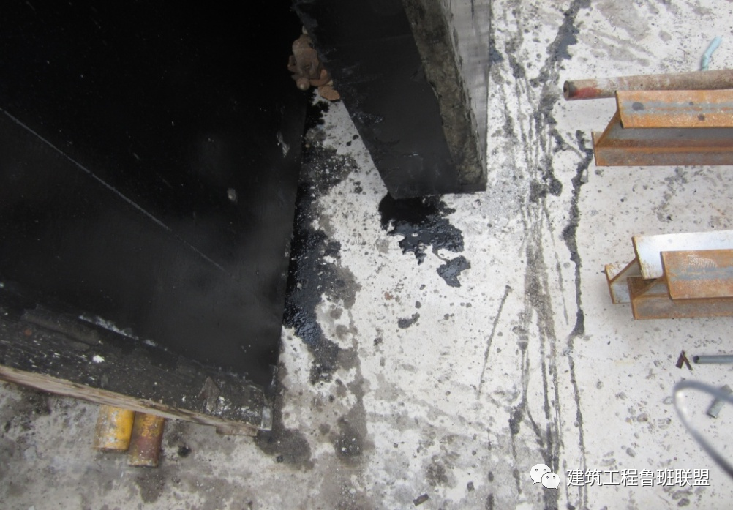

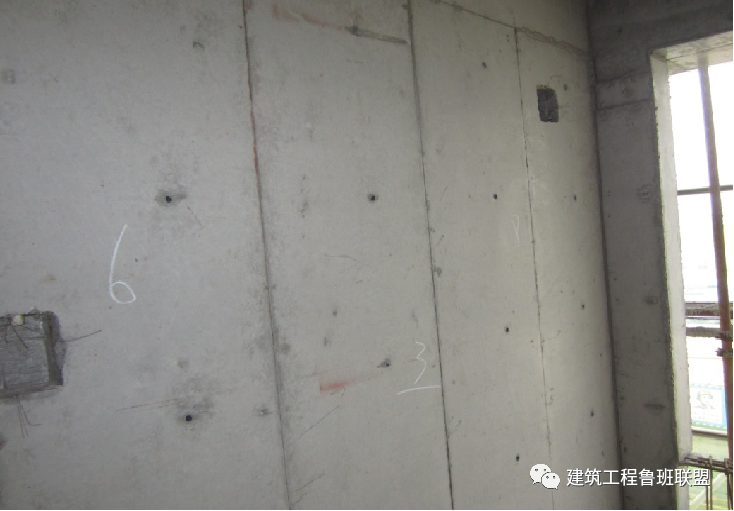

結構施工，特別大鋼模體系下使用廢舊機油作為脫模劑，有機油脂類附著時間長，難消除，極易導致鋼模體系下抹灰開裂、空鼓。

結構混凝土標號均為C30以上，且混凝土經振搗及脫模劑、致密劑雙層作用下形成混凝土致密層，表層較為光滑，砂漿面難以附著。拉毛或噴毛處理常使用1:1砂漿加建筑膠作為基層處理，建筑膠含量過低及覆蓋率不足極易導致抹灰空鼓、流墜開裂。

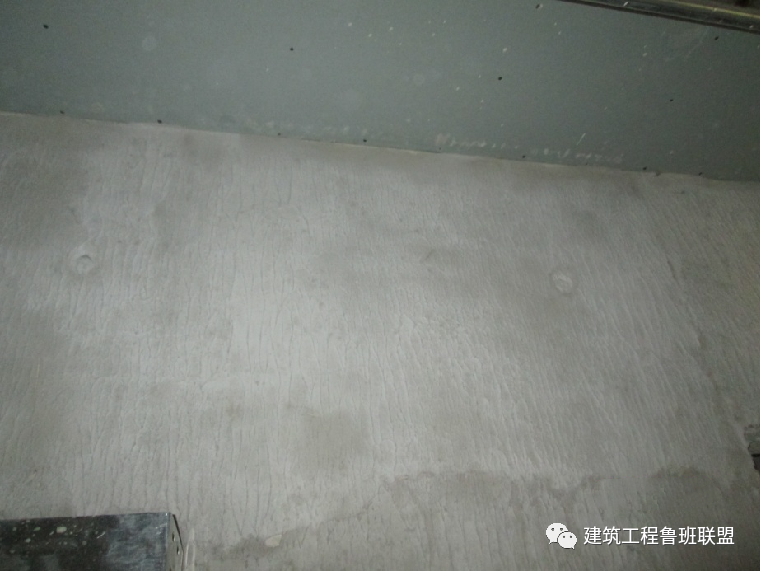

拉毛覆蓋率較高

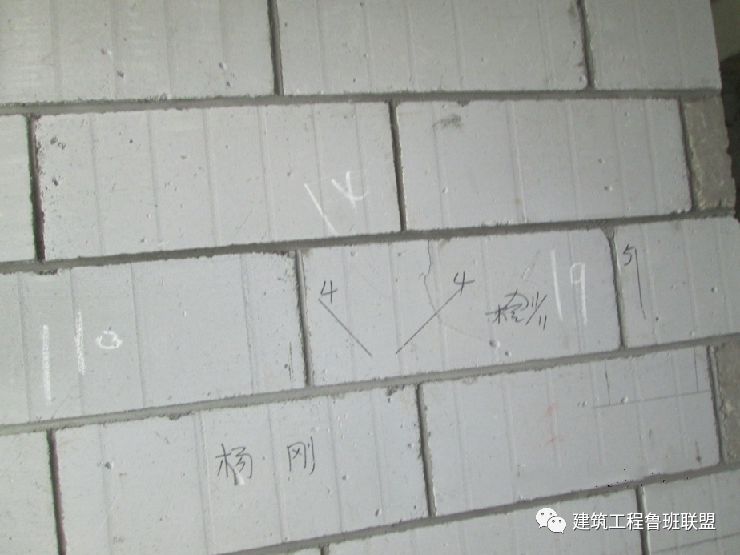

砌筑砂漿伸縮沉降特別斷磚部位沉降量大于其他部位，易形成多皮通縫。砌體斷裂部位吸水率增大，導致該部位砂漿快速失水導致開裂、空鼓。

瞎假縫部位存在明顯空腔，導致砂漿面快速失水，導致空鼓。大面積瞎假縫極易大致抹灰面龜裂及貫穿裂縫。

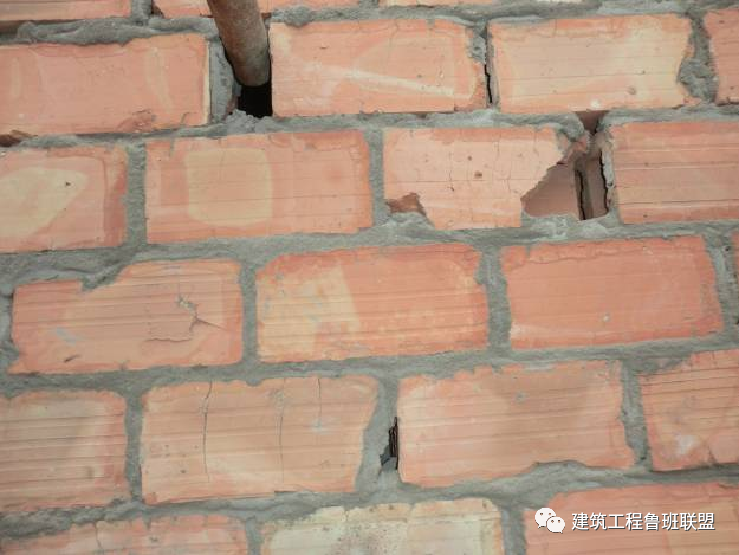

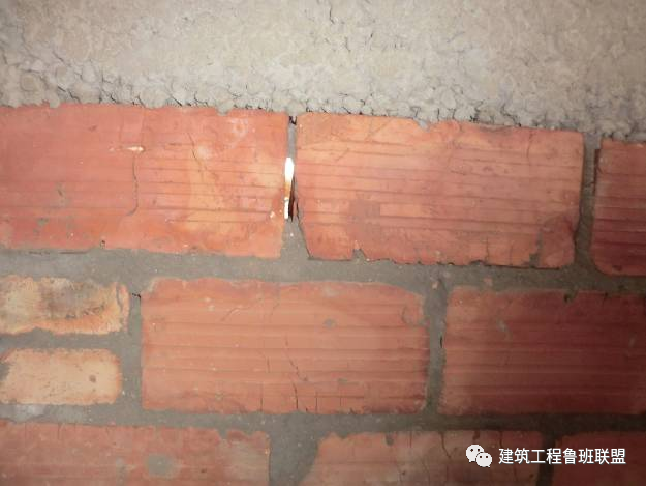

瞎縫

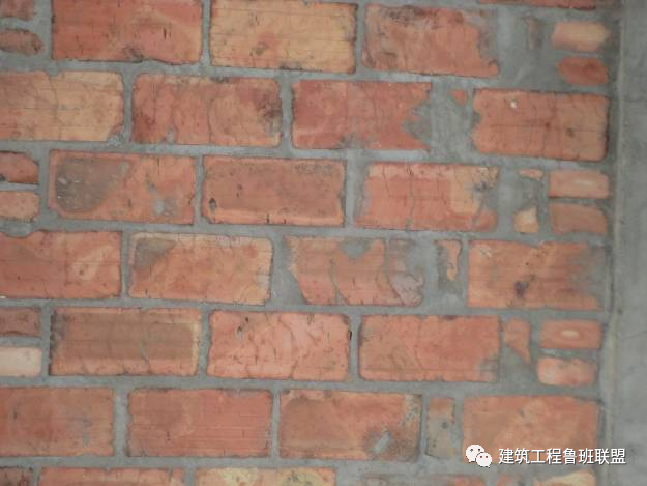

假縫

砌體洞口缺陷為以下幾個方面：（1）窗臺板與窗邊墻無搭接處理；（2）窗臺板與窗邊墻咬合長度不足或密實；（3）砌體洞口未設置預制塊導致砌體破損。

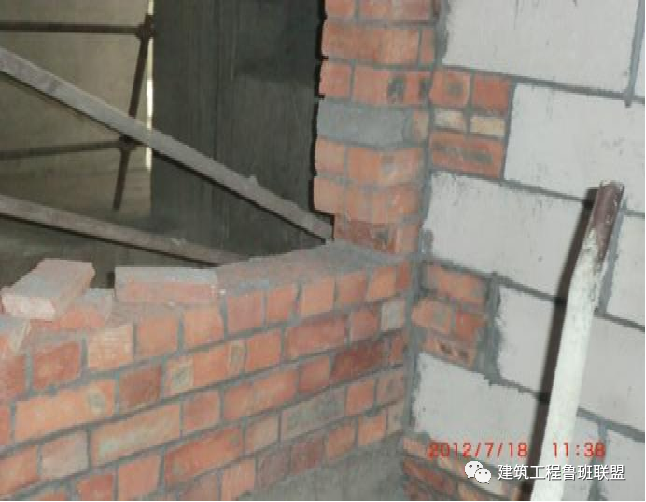

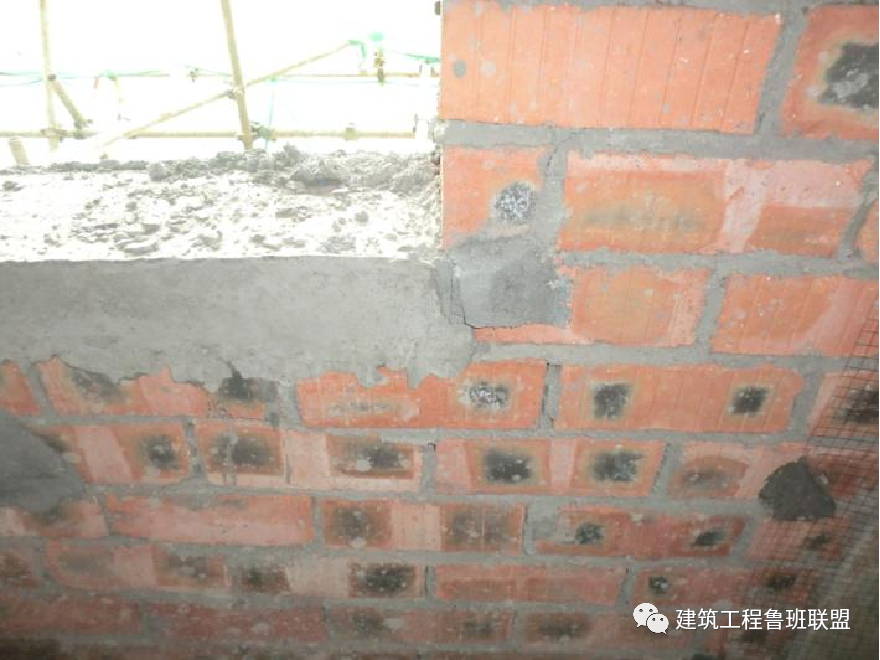

窗臺板與窗邊墻無咬合

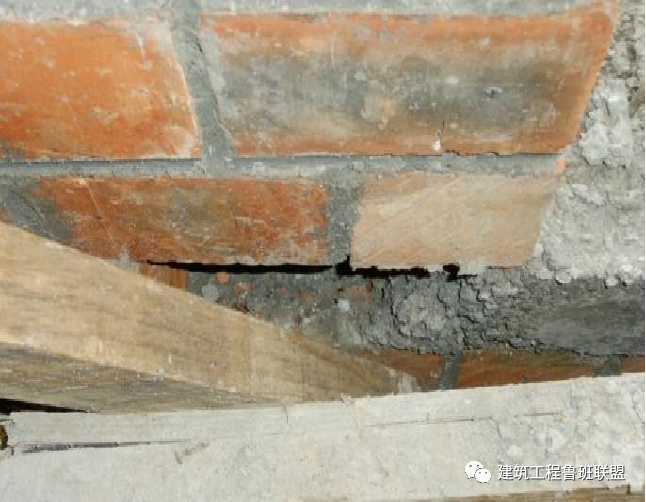

窗臺板與砌體咬合不密實

斜頂磚缺陷主要為以下幾個方面：（1）斜頂磚規格過大，導致灰縫過大；（2）斜頂磚角度大于60或小于45度；（3）斜頂磚灰縫不密實。

斜頂磚灰縫不密實

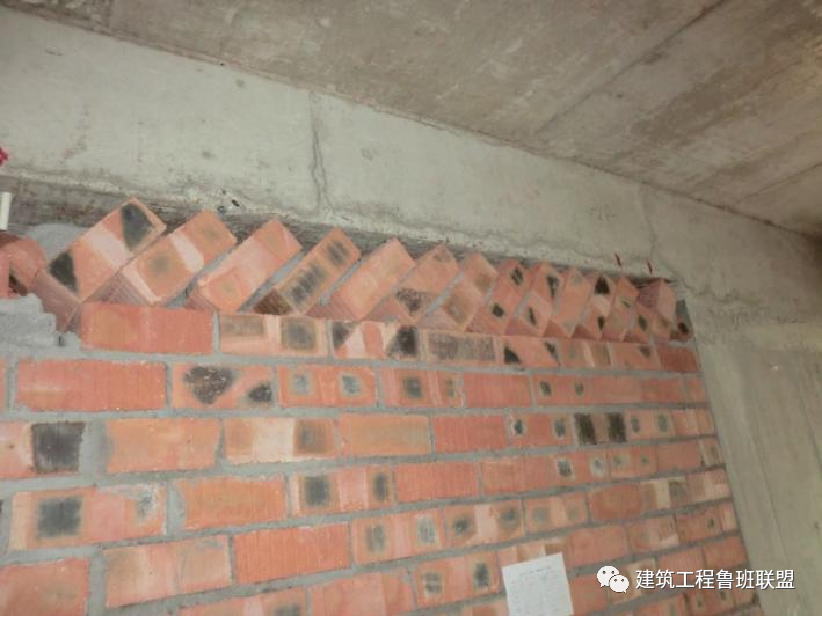

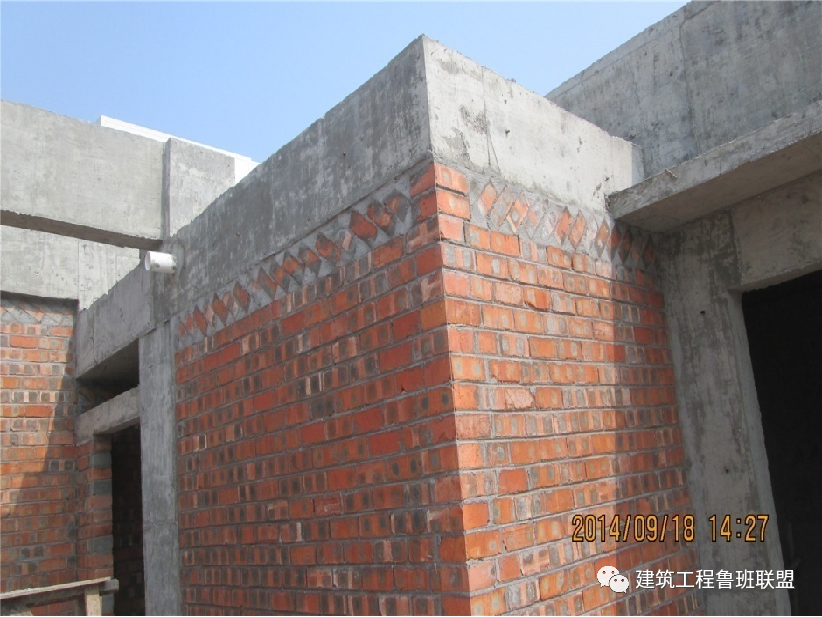

斜頂磚規格過大

掛網缺陷體現主要體現為以下幾個各方面：（1）砌體與結構交接面未掛網；（2）砌體與結構掛網固定不合理；（3）砌體與結構存在高低差；（4）陰陽角部位采用鍍鋅鋼絲網固定。

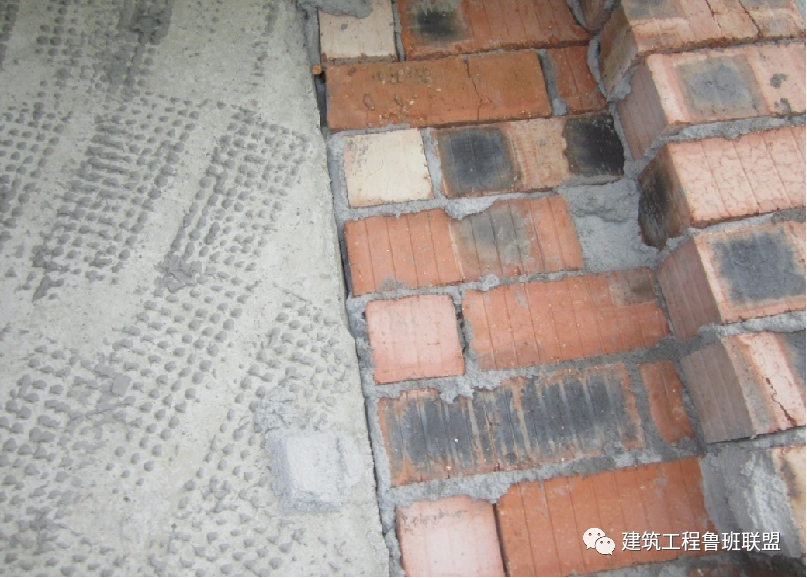

交接部位未掛網

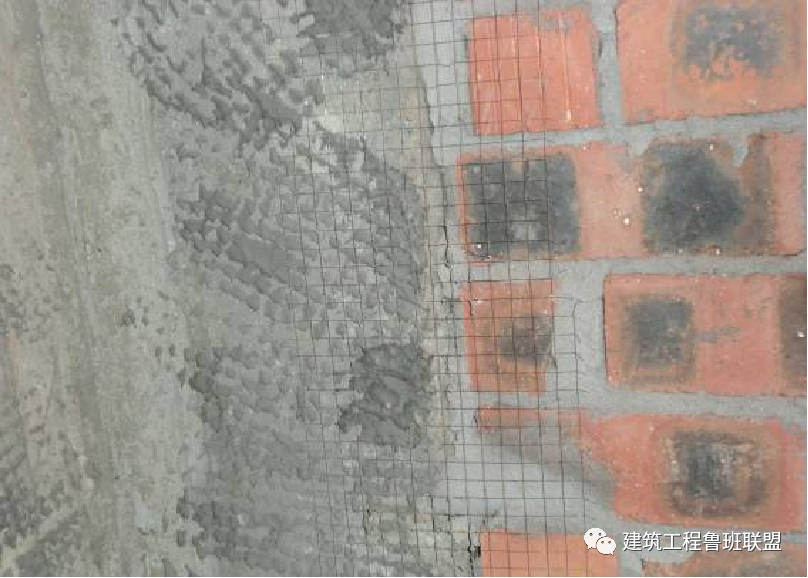

掛網采用砂漿固定

管線開槽固定差主要體現在以下幾個方面：（1）開槽破壞墻體；（2）開槽深度不足，封堵厚度不足；（3）單線管無固定；（4）多組線管“品”字固定。

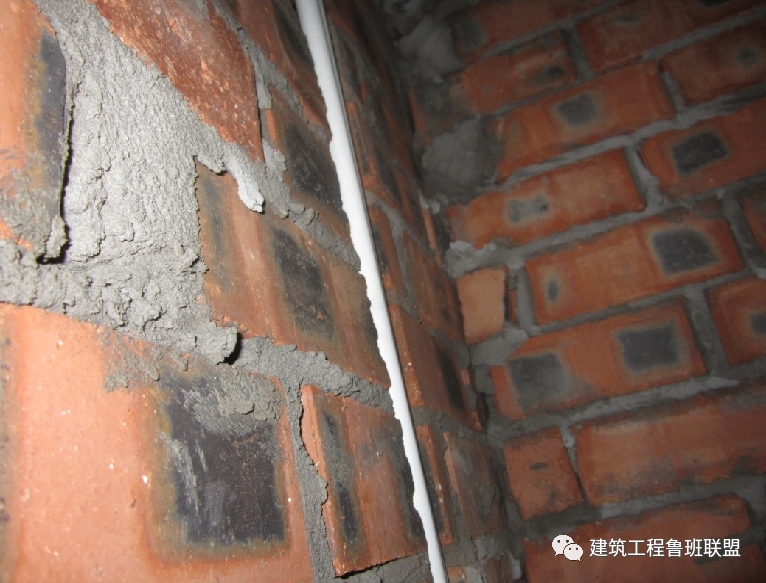

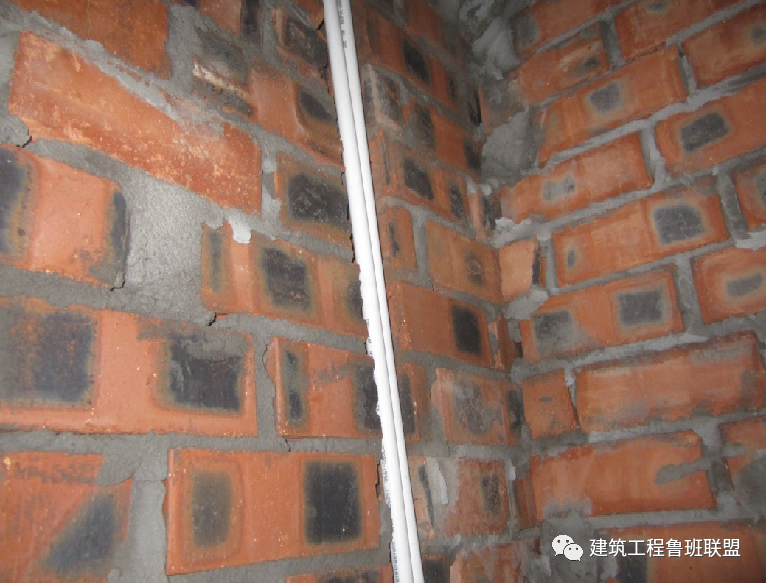

開槽深度不足

9

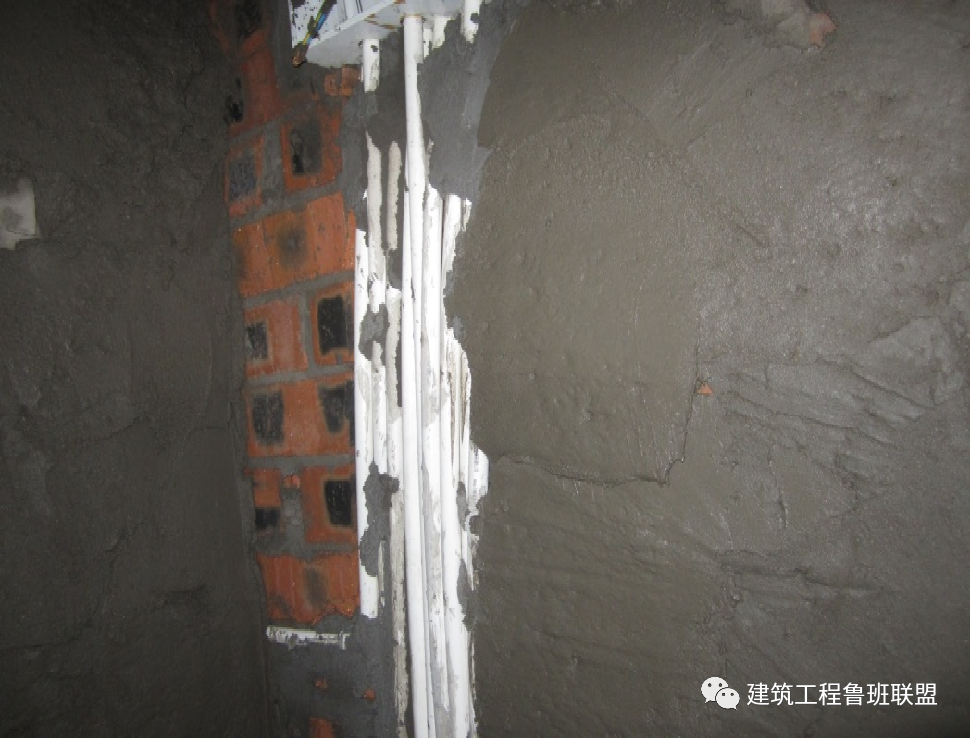

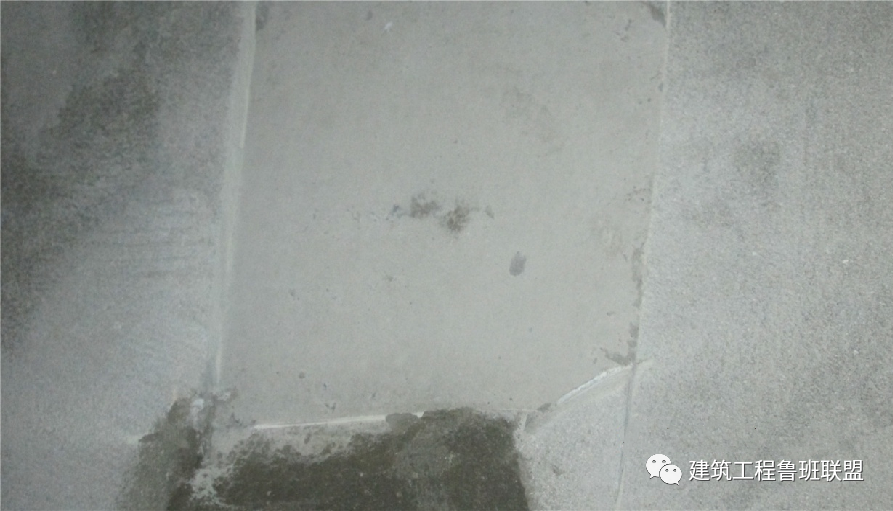

管線槽不封堵直接粉刷

由于后開槽部分對已施工完畢的二次結構造成破壞面較大，且剔鑿施工時產生的擾動對墻體穩固造成一定程度的損傷，故修補、封堵措施須具備結構補強功效，不然容易發生開裂。

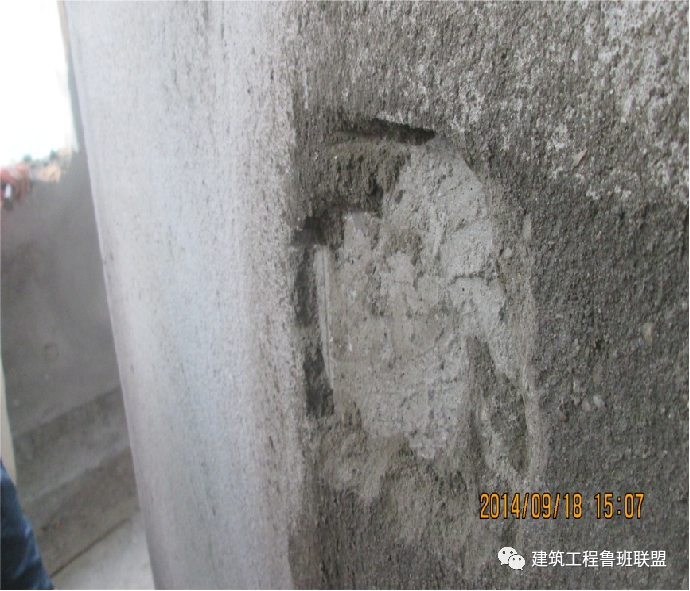

管線槽不封堵直接粉刷

箱體周邊開裂主要體現在以下幾個方面：（1）箱體上部砌體鋼筋吊磚，砌體下沉導致開裂；（2）箱體洞口未預留，砌體完成后開鑿導致破壞砌體或砂漿無法灌入；（3）箱體預留洞口過大，砌體封堵隨意；（4）箱體背部砌體組砌存在瞎縫假縫。

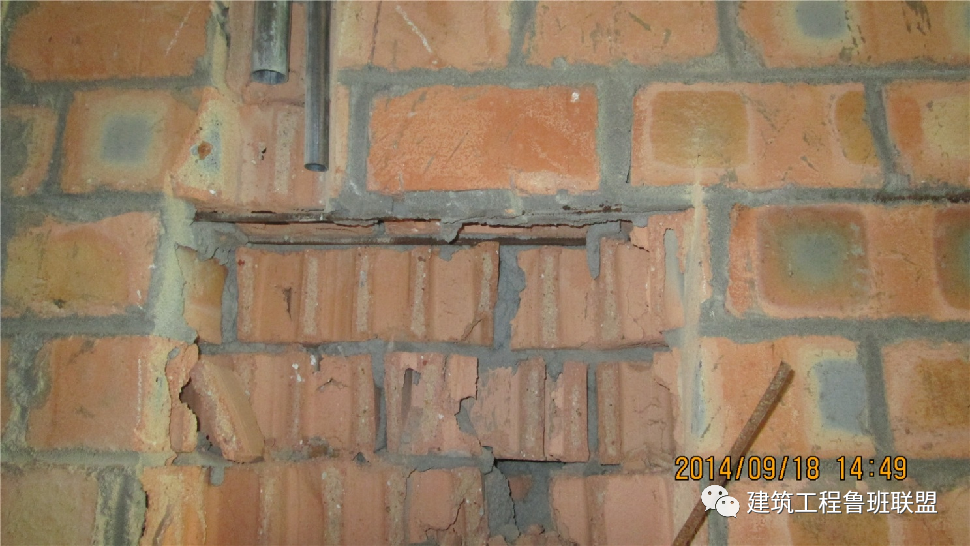

鋼筋吊磚，洞口打鑿

抹灰砂漿單層粉刷超過1cm，因砂漿初凝時間較長，粉刷初期極易導致粘結力不足以抵消自重，導致流墜開裂、空鼓。

抹灰砂漿使用砂漿王，代替石膏（熟石灰），采用1:1:6混合砂漿配比，因砂漿王本身不增加強度，易導致砂漿強度不足導致開裂。

夏天高溫導致水分蒸發很快，墻面抹灰層需要澆水養護，以防開裂。

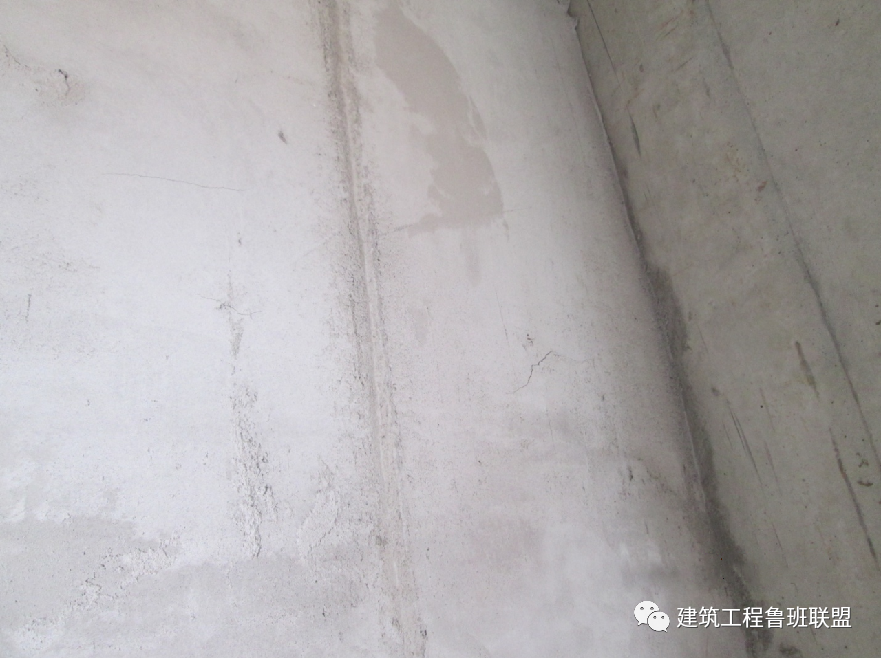

夏季未養護墻面

抹灰后再進行二次開槽修補，水泥砂漿與原墻面容易粘結不牢而產生開裂。

抹灰完成面開槽布管

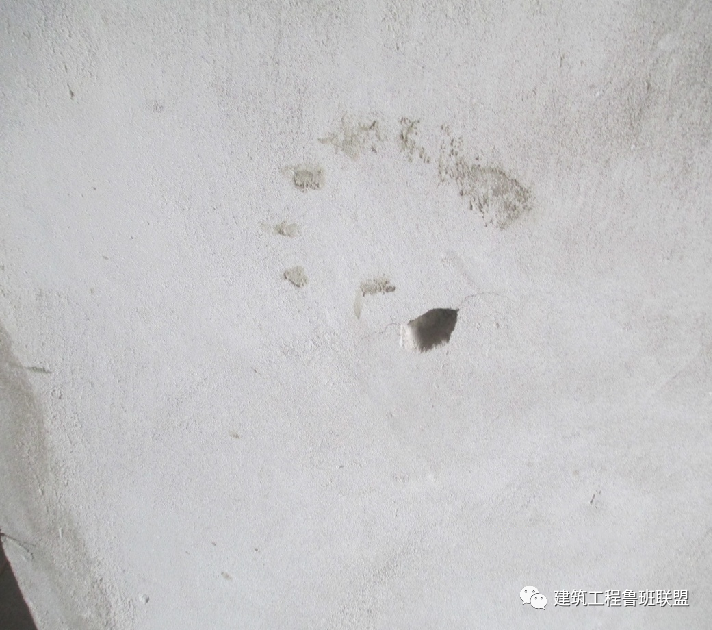

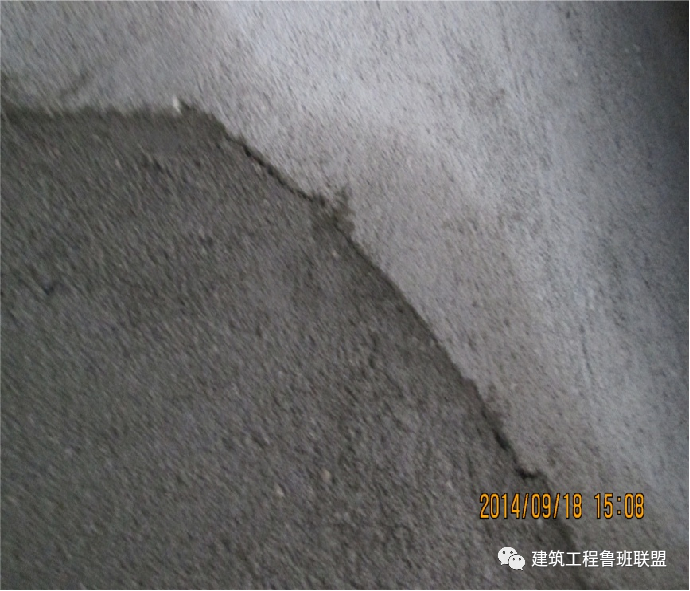

修補二次空鼓缺陷主要為以下幾個方面：（1）空鼓部位未切割直接打鑿導致周邊空鼓；（2）剔鑿面及切割斷面未清理干凈及灑水濕潤；（3）空鼓面未分兩次修補；（4）修補后初凝前未覆膜養護。
