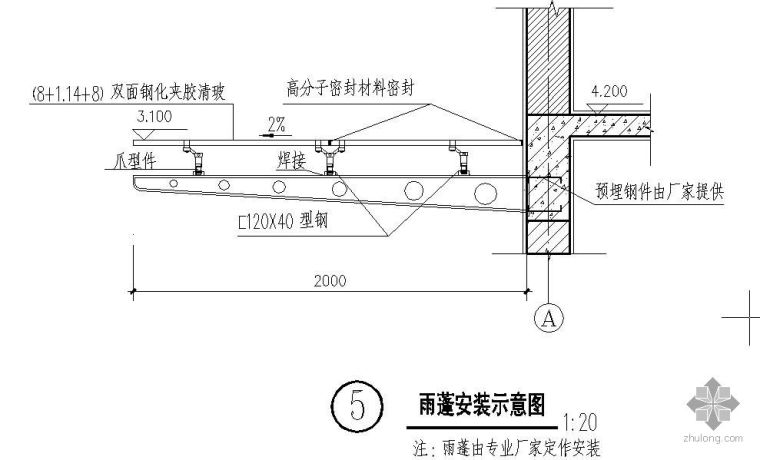

這本圖集有對應的結構圖集結合使用07SG5281鋼雨篷一，預埋件等一般在結構專業圖紙里詳細顯示，所以應該參考這本圖集對應的詳圖結合使用。

圖集建筑07j501149頁見下附件，1262×891像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你。

07J501114JP1B2445這是個正規的圖集編號，但這個編號詳細到了詳圖的編號，07J5011是圖集號后面的是頁碼和詳圖編號這個圖集你讓回答者 朋雙喆 發給你吧，看來他有，我正好也缺這個圖，你找到了也給我發個。

沒有特殊要求，用角鋼做支撐框，上面鋪上玻璃鋼瓦或PC版都可以了，那個便宜用那個吧 這份圖集07SG5281 鋼雨篷一pdf有介紹，你可以依據它設計。

電腦下載一個建標庫，里面規范都很全，但是沒有圖集，網上基本上圖集都很分散，我自己收集了一部分，但是是國標的，省標的還在收集。

圖集里面沒有這種型號墻寬180mm雨棚配筋，只能參照YP1B2409242或YP1B2409241墻寬240mmYP1B2409182為燒結普通砌體上的板式雨篷，門洞寬度2400mm，挑出長度900mm，墻體厚度180mm，2級荷載。

鋼結構玻璃雨篷計算鋼結構的長度*單位長度所謂單價+及玻璃的面積*每坪的單價+上玻璃膠費用+手工費玻璃雨棚特征 1玻璃雨棚產品可部分拆裝多次重復使用，隔間系統材料有些不會給環境帶來廢物，是一種綠色環保建材，使用。

你可以在結構構件大樣圖里面去找，如果沒有你可以去看看你的圖紙說明里面有沒有對雨篷的圖集如按照什么什么標準圖集來制作，這樣你就可以查相關的標準圖集來對雨篷進行預算。

南非顯著湖北，河南，湖南，廣東，廣西，共同編寫標準圖集92海南六省的號圖集號圖集名稱圖集標準號備注 1 92ZG001地震構造柱和圈梁 2 92ZG301鋼筋混凝土 3 92ZG302鋼筋混凝土雨篷 4 92ZG303鋼筋混凝土吊檐溝 5 92ZG。

有05J系列05G系列圖集J是建筑 ，例如05J1工程做法 G是結構，例如05G303 鋼筋混凝土雨篷 05JG圖集，是那個方面的圖集。

鋼結構懸挑一般不超過5米，如果超過最好立鋼柱。

是鋼筋圖集中約束邊緣柱延墻肢伸出的長度，在建筑圖紙上用Lc表示1建筑施工圖包括設備說明和建筑總平面圖建筑平面圖立體圖剖面圖等基本圖紙以及墻身剖面圖樓梯門窗臺階散水浴廁等詳圖和材料做法說明等等。

需要鋼結構資質，二級的哦。

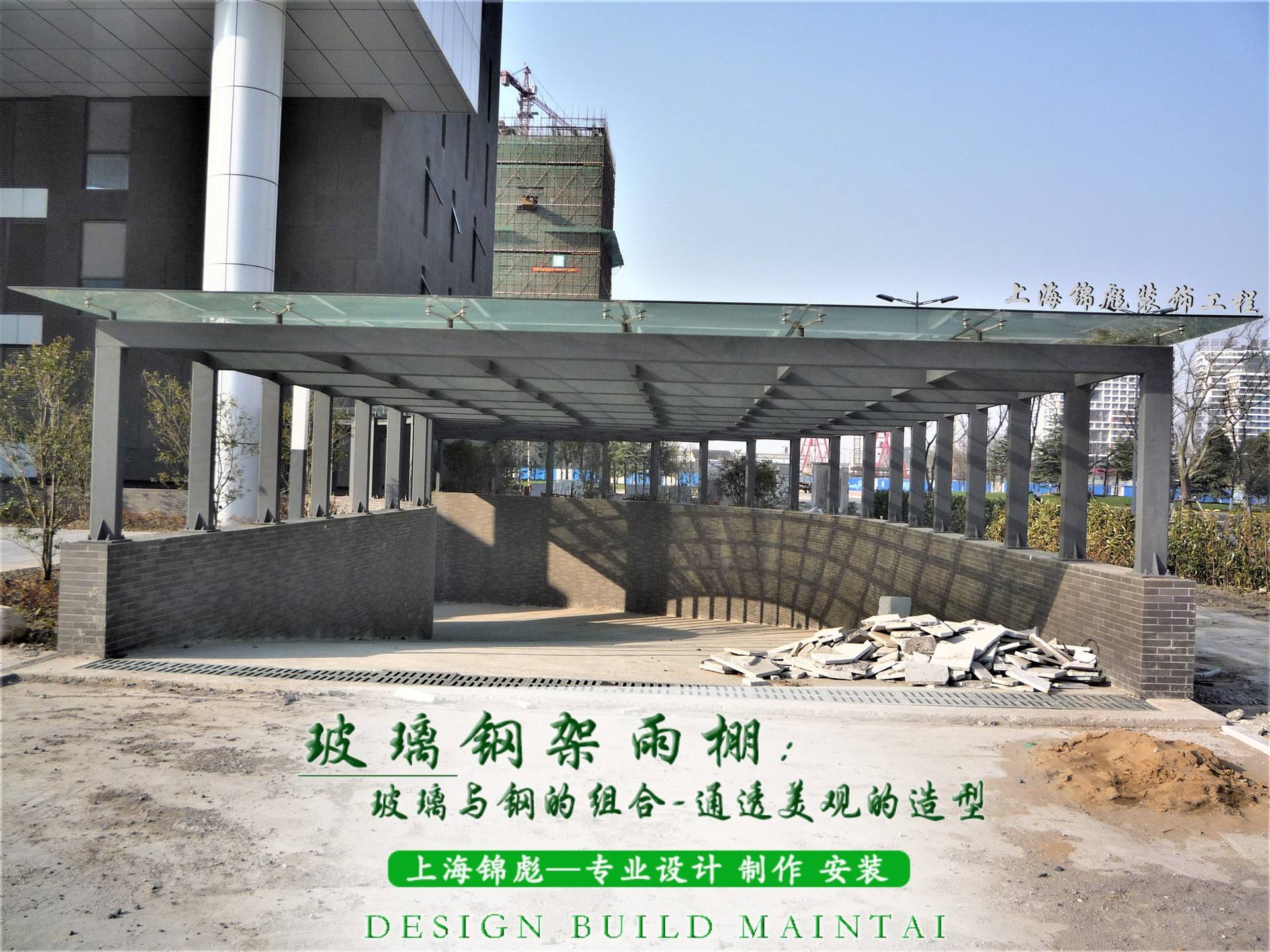

有鋼結構玻璃雨棚的專門圖集那上面都有，不過自己設計也是可以的一般鋼材的型號必須根據實際情況核算，根據受力來確定截面，沒有一般 玻璃雨棚，是以鋼結構框架為主要結構，選用優質Q235材質的系列鋼管，包括鋼柱鋼主梁次。

雨篷梁是典型的受彎構件雨蓬有三種形式1小型雨篷如懸挑式雨篷懸掛式雨篷2大型雨篷如墻或柱支承式雨篷，一般可分為玻璃鋼結構和全鋼結構3新型組裝式雨篷。

如果雨篷板底高度滿足要求，在雨篷梁的下部要好一些如果是雨棚與雨篷梁同時施工，雨棚上皮鋼筋的錨固長度要滿足規范要求，直錨到梁內側，再向下彎15D 追問 同時澆筑的，雨篷鋼筋是三級鋼12的，就一層鋼筋，沒有地板 是不是應該錨固在。
