這幾天，匯橙養老以渝北區社會福利中心養老院項目為例，為大家闡述了養老院的初步設計，在前幾天的的文章中，我們講了是總平面設計、建筑設計和結構設計。今天，我們和大家談的是給排水設計！

　　一、設計依據

　　1、國家現行的設計規范、規程：

　　(1).《建筑給水排水設計規范》GB50015-2003(2009年版)；

　　(2).《室外給水設計規范》GB50013-2006；

　　(3).《室外排水設計規范》GB50014-2006(2014年版)；

　　(4).《養老設施建筑設計規范》GB50867-2013；

　　(5).《節水型生活用水器具》CJ/T164－2014；

　　(6).《二次供水設施衛生規范》GB17051-1997；

　　(7).《民用建筑節水設計標準》GB50555-2010

　　(8).《二次供水工程技術規程》CJJ140-2010

　　2、甲方關于本工程的設計任務書、設計要求和甲方提供的本工程周圍城市市政管道概況資料。

　　3、本項目建筑、結構、電氣和總圖等專業提供的作業條件圖和設計資料。

　　4、本項目的有關行政部門的審批文件等。

　　5、《重慶市建筑工程初步設計文件編制技術規定》(2014年版)及建設部《建筑工程設計文件編制深度規定》（2008年版）的相關要求。

　　二、設計范圍

　　1）建筑用地紅線以內室外和室內給水排水及消防給水系統設計。

　　2）本工程水表井與城市給水管的連接管段和最末一座檢查井與城市污水管及雨水管的連接管等，由城市有關部門負責設計。

　　3）食堂廚房、診室和康復治療室等用水僅預留接口，其余根據工藝二次裝修完善。

　　4）綠化和景觀用水只預留接口，其余由環境單位負責。

　　5）生化池由當?shù)丨h(huán)保部門批準的專業單位負責設計及施工調試。

　　三、工程概況

　　本項目位于重慶市兩江新區的核心地帶--渝北區悅來鎮，位于渝北區悅來組團C標準分區C15-3號地塊；建筑總用地面積6031m2。

　　項目總建筑面積為18461.31；地下2層，地上12層，地上高度為40.8米；建筑地下一層、二層為車庫和設備用房；地上一、二層為養老院服務用房、食堂等；三到十二層為老年人居住房間及配套用房。

　　四、給水

　　1、水源

　　本工程水源為城市自來水，根據業主單位提供資料，本工程所在地塊為中法水務有限公司悅來水廠二級供水區域，市政供水壓力相對于建筑0.00標高約為0.23MPa(市政供水標高290m)。

　　項目位于新區，周邊尚無配套建成的市政給水管網，根據片區給水規劃，其北側城市道路擬建DN300的市政給水干管。

　　2、用水量

　　2.1、生活用水量：

　　1）本工程最高日用水量136.1 m3，最大小時用水量16.29 m3，平均時用水量10.12m3。

　　2) 主要用水項目及其用水量，詳下表：

表5.4.1 主要用水項目及其用水量匯總表

　　序號

　　用水項目

　　名稱

　　使用人數

　　或單位數

單位

用水

定額

（L）

小時

變化

系數

使用

時間

　　用水量(m3)

最高日

平均時

最大時

1

　　養老院

　　550床

每床每日

120

2.2

24

66.00

2.75

6.05

2

　　辦公

　　60人

每人每班

50

1.5

8

3.00

0.38

0.56

3

　　食堂

　　1200人次

每人每班

20

1.5

12

24.00

2.00

3.00

4

　　洗衣房

　　300kg

每kg干衣

60

1.5

8

18.00

2.25

3.38

5

　　車庫

　　4000m2

每 m2每次

2

1.0

8

8.00

1.00

1.00

6

　　綠化/道路

　　3000m2

每 m2每日

2

1.0

6

6.00

1.00

1.00

　　小 計

125.00

9.38

14.99

7

　　未預見水量

　　按本表1至4項之和的10%計

11.10

0.74

1.30

8

　　合計

136.1

10.12

16.29

2.2、消防用水量：

　　室內消火栓系統: 消防用水量標準20L/s, 火災延續時間2h。

　　室外消火栓系統: 消防用水量標準40L/s, 火災延續時間2h。

　　自動噴水滅火系統: 消防用水量標準30L/s, 火災延續時間1h。

　　一次滅火用水量540m3。

　　3、水壓

　　本工程最不利點處用水在14層，經估算所需供水壓力達到約海拔高程322m

　　4、水質

　　按生活飲用水水質考慮。水質應滿足國家標準《生活飲用水衛生標準》GB5749-2006的要求。

　　5、給水系統

　　5.1、室外給水

　　（1）本工程擬在北側城市道路DN300市政給水干管的不同側各接一根DN150mm的引入管，在建筑周邊布置DN150給水環網，引入管上設置計量總水表與管道倒流防止器。

　　（2）為滿足生活、消防要求，沿筑周邊道路設置管徑為DN150的環狀給水管道，生活、消防合用。在環網布置室外消火栓，其間距不超過120m。

　　5.2、計量方式

　　（1）室外計量：本工程給水引入管上設置計量總水表與管道倒流防止器。室外進戶管均從室外給水環網接入，根據用戶不同分設水表計量。

　　（2）養老院用水統一管理，根據業主要求，標準層在各水井內分設水表計量；裙房各用水功能房間分設水表計量。

　　5.4、調蓄設施

　　在負二層生活泵房布置差量補償箱式無負壓供水設備，其中配套的不銹鋼生活水箱有效容積為8m3。

　　5.5、增壓設備配置及選型

　　在負二層生活泵房布置差量補償箱式無負壓供水設備，型號為ZWX(I)8-21-0.50，配套增壓水泵兩臺，配套不銹鋼生活水箱V=8m3。供水流量Q=21m3/h,供水揚程H=50m。

　　5.6、防水質污染措施

　　為確保二次供水水質，增壓設備出水管上設置在線式紫外線水處理器，消毒殺菌。

　　6、用水器具、用水設備選用

　　采用節水型生活用水器具，選用的用水器具及設備應滿足《節水型生活用水器具》CJ/T164－2014及《節水型產品通用技術條件》GB/T18870-2011的要求。養老院衛生間潔具采用光電感應式、觸摸式等便于操作的水嘴和水沖式坐便器沖洗裝置。

　　7、管材、閥門及附屬設施

　　1室外給水管采用內襯不銹鋼復合鋼管，≤100采用絲扣連接，＞100采用電焊連接，工作壓力：1.6MPa。

　　2室內給水管采用薄壁不銹鋼管，工作壓力：1.6MPa。

　　3生活給水管上采用全銅質或不銹鋼閥門：DN≤50mm者采用銅截止閥，DN＞50mm者采用銅質或不銹鋼閘閥，閥門工作壓力均為1.6MPa。

　　4水表井和閥門井均采用磚砌筑。井蓋采用球墨鑄鐵井蓋和蓋座，位于行車道上者為重型；位于非行車道上者為輕型。

　　五、熱水系統：

　　1、設置范圍

　　養老院標準層的衛生間；裙房男、女浴室等設置生活熱水供應。其中養老院衛生間采用集中生活熱水供應；裙房男、女浴室采用分散式容積式電熱水器供應熱水。

　　2、生活熱水用量

　　2.1、本工程熱水最高日用水量46.20m3，最大小時用水量5.87m3，平均時用水量2.48m3。主要用水項目及其用水量，詳下表。

　　表5.5.1 本工程生活熱水量（60℃）匯總表

序

號

　　用水項目

　　名稱

　　使用人數

　　或單位數

單位

用水

定額

（L）

小時

變化

系數

使用

時間

　　用水量(m3)

　　最高日

平均時

　　最大時

1

　　養老院

　　550床

每床每日

60

2.96

24

33.00

1.38

4.07

2

　　食堂

　　1200人次

每人每次

8

1.5

12

9.60

0.80

1.20

3

　　裙房浴室

　　60人次

每人每次

60

2.0

12

3.60

0.30

0.60

　　合 計

46.20

2.48

5.87

　　2.2、冷水計算溫度為7℃，熱水出水溫度為60℃。

　　3、生活熱水系統

　　3.1、根據業主單位要求，養老院衛生熱水供應為全日制集中生活熱水供應系統，

　　3.2、供水方式：生活熱水系統豎向分區同冷水系統，熱水系統豎向分為高、低兩個區（低區裙房采用分散熱水供應）。計量與冷水系統相同。

　　3.3、生活熱水選用常壓容積式燃?xì)鉄崴疇t組制備，本工程選用六套商用容積式燃?xì)鉄崴疇t組，型號為BTR-338，單臺熱水爐額定輸入熱負荷為99KW。布置在大樓屋頂。

　　3.4、為保證生活熱水的供應溫度，設計采用機械循環管道系統。在負一層熱水循環泵房布置2臺高區熱水循環水泵（1RP1，1RP2），一用一備，互為備用。

　　3.5、高區的設計小時耗熱量和熱水量，詳見下表：

表5.5.2 本工程分區設計小時耗熱量和熱水量（60℃）匯總表

序號

　　用水項目名稱

高區（3F--12F）

　　1

設計小時耗熱量（KJ/h）

1062334.56

2

設計小時熱水量（m3/h）

4.87

　　3.6、裙房殘疾人康復衛生間、兒童救助站男女浴室采用分散式容積式電熱水器供應熱水，所選用的容積式電熱水器必須帶有保證安全使用的裝置。

　　3.7、養老院衛生熱水出水點水溫宜為40℃--50℃，出水點增設溫控閥及穩壓裝置。

　　4、管材及保溫

　　4.1、熱水供水及回水管采用不銹鋼管，工作壓力：1.6MPa。

　　4.2、熱水供水及回水管采用泡沫橡塑管殼保溫。

　　六、飲水供應

　　1、在養老院房間內分設電開水壺制備開水。

　　2、在職工的部分辦公室等處預留電源插座，設置飲水機供應飲用水。

　　七、循環冷卻水系統

　　詳見空調專業相關章節內容。

　　八、綠化澆灌

　　為節約用水，本工程庭院綠化、草地采用微噴或微滴等節水灌溉方式。

　　九、排水

　　1、市政排水條件

　　本項目位于新區，項目周邊尚未配套的排水管網，根據該片區規劃，項目北側市政道路擬建管徑d400的污水干管，項目西南側市政道路擬建d600的污水干管。項目北側市政道路擬建管徑d700的雨水干管，項目西南側有現狀小溪，其50年一遇洪水位均低于本項目場地標高，允許本工程雨水排入。

　　2、生活污水排水量

　　生活污水排水量：按需處理的生活用水量計(扣除空調補水、綠化用水、車庫沖洗用水等)，本工程最高日生活污水量為111.0 m3。

　　主要用水項目及其用水量，詳下表。

表5.9.1 生活污水排水量匯總表

　　序號

　　用水項目

　　名稱

　　使用人數

　　或單位數

單位

用水

定額

（L）

小時

變化

系數

使用

時間

　　用水量(m3)

最高日

平均時

最大時

1

　　養老院

　　550床

每床每日

120

2.2

24

66.00

2.75

6.05

2

　　辦公

　　60人

每人每班

50

1.5

8

3.00

0.38

0.56

3

　　食堂

　　1200人次

每人每班

20

1.5

12

24.00

2.00

3.00

4

　　洗衣房

　　300kg

每kg干衣

60

1.5

8

18.00

2.25

3.38

　　合 計

111.00

7.38

12.99

　　3、雨水量

　　3.1、室外雨水量

　　1）采用重慶渝北地區暴雨強度公式：

　　（l/s·104m2)

　　2）設計重現期：室外場地 p=3a；地下車庫坡道出入口，p=10a。

　　3）設計降雨歷時：取t=5min

　　4）匯水面積：F=6031 m2

　　5）地面綜合徑流系數：取Ψ=0.60

　　6）雨水量 Q= 121.43L/s

　　3.2、室內雨水量

　　1）暴雨強度公式 ：與室外排水設計相同。

　　2）設計重現期：P1=5年；屋面雨水排水工程與安全溢流口總排水能力的設計重現期：多層P2=10年；高層P2=50年。

　　3）屋面徑流系數：取Ψ=0.9。

　　4）匯水面積及雨水量：在施工圖設計階段按各個屋面分別計算。

　　4、排水系統

　　1） 本工程采用生活污水與雨水分流制排水的管道系統。

　　2） 沿建筑周邊布置污水檢查井及污水管線，室外污水管線管徑d300mm，污水排至西南側綠地下下的生化池達標處理后，設1根排出管排至西南側擬建的d600mm市政污水管線。

　　3） 沿建筑周邊道路布置室外雨水管線（溝）及雨水口，室外雨水管線管徑d300mm~d400mm。本工程在西南側綠地下設置雨水收集利用裝置，棄流及溢流雨水設一根排出管排至西南側現狀小溪。

　　4）.室內采用糞便污水與洗浴廢水合流排水管道系統。

　　5）.病房衛生間采用雙立管專用通氣排水系統，其余采用單立管伸頂通氣排水系統。

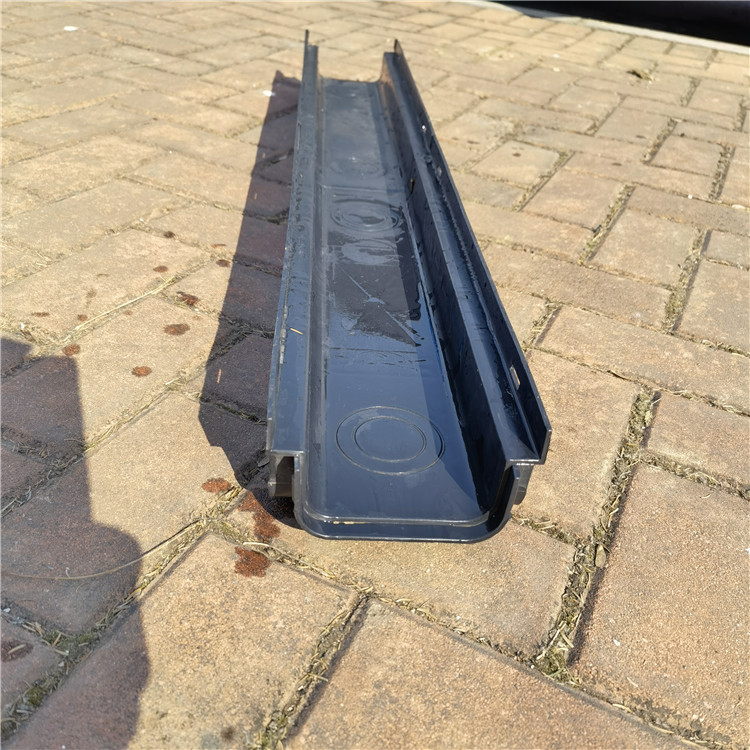

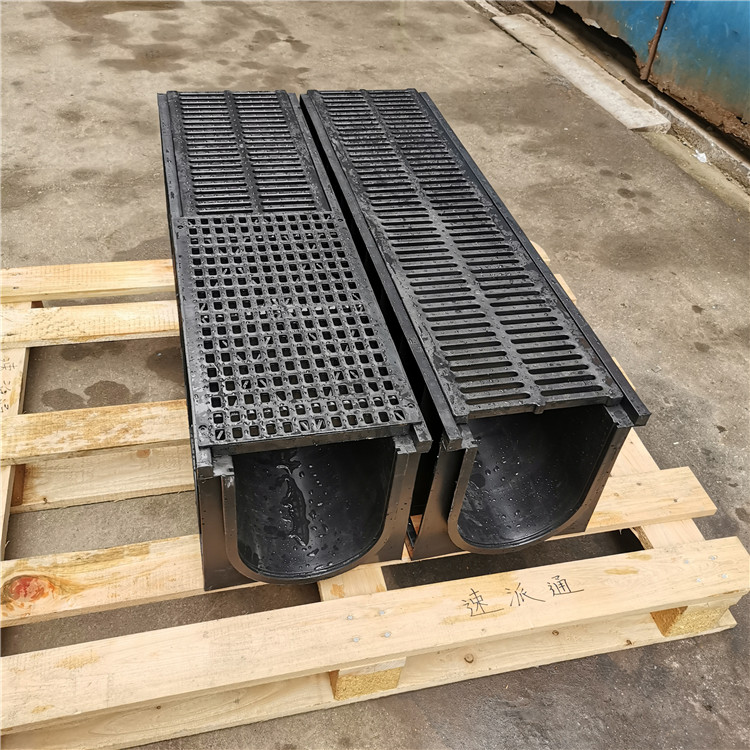

　　6）.室內地面層（±0.000m）以上的生活污水重力流排出；地面層（±0.000m）以下的廢水采用排水溝匯集至集水坑內，用潛水排污泵提升后排至室外雨水管道。

　　7）.屋面雨水采用重力流雨水排水系統。屋面雨水由87型雨水斗收集經雨水管道排至室外雨水收集系統。

　　5、污水處理

　　1） 本工程食堂廚房的含油廢水經布置在室外的隔油池處理后排入室外污水管網，隔油池型號為GG-3F。

　　2）本工程污廢水經室外污水管網收集后均排至西南側綠地下的生化池達集中處理（處理規模為Q=120m3/d），所有污水經達標處理后，再排入市政污水管網。

　　6、雨水收集利用

　　1）本項目共占地約0.6萬平方米，擬對項目場地及屋面的雨水進行收集，經過處理后用于場地的綠化澆灑。

　　2） 雨水收集利用的工藝流程如下：

　　屋面及場地雨水→過濾棄流裝置→雨水處理器→雨水收集模塊→清水箱→供水泵→綠地澆灑。

　　3） 初期雨水過濾棄流系統采用一套提籃式過濾棄流裝置，雨水處理器選用3P分散式處理器，雨水蓄水箱采用埋地HDPE模塊，蓄水箱容積為12m3，雨水清水箱采用埋地HDPE模塊，有效容積1.4m m3，雨水提升利用裝置采用潛水泵，一用一備。

　　7、管材及排水附屬設施

　　7.1、管材

　　1）室外排水管道采用PE雙壁波紋排水塑料管，橡膠圈接口。基礎根據地質條件確定。

　　2)室內雨水管道選用HDPE高密度聚乙烯消音排水管道及管件，電熔或熱熔連接；室內污水管道采用涂塑鑄鐵排水管道及管件，采用法蘭連接或不銹鋼卡箍連接。

　　3）壓力排水管道選用涂塑鋼管；采用法蘭連接或溝槽連接。

　　7.2、排水附屬設施

　　本工程排水檢查井采用混凝土檢查井，井蓋采用球墨鑄鐵井蓋和蓋座，位于行車道上者為重型；位于非行車道上者為輕型。雨水口采用成品雨水口。檢查井均設置防墜落措施。

　　十、存在問題

　　1、施工圖設計時須進一部落實管網接口及相關資料，市政雨、污水管管徑、接口檢查井標高等。

　　2、業主單位對功能用房用水點的設置要求應明確。

　　十一、主要設備器材表

　　詳見水初圖SC-01。
