為了保證調節閥性能穩定，盡量不要靠近彎管，在直管段上安裝；所以各個支管的壓力和風量都可能存在很大差別，通過ACD開度可以改變?cè)撝Ч艿娘L(fēng)阻，穩定風速，達到調節風量的目的ACD風閥在出廠的時候就按照設計事先調整好，也可根據實際需要在使用中拉開拉鏈進行調節通常的ACD可以完全打開，我們也可提供完全關閉的風閥。

1風量調節閥是裝于空調風管上面的2主管 一般裝在主管出風管回風管靠近風機處3支管 一般是為了調節每個支管的風量，例如靠近風機的支管風量會比更遠的支管同種情況下風量大，所以閥門會開的小點4干管 同支管；一般是裝在排風管上，1風量調節閥是裝于空調風管上面的2主管 一般裝在主管出風管回風管靠近風機處3支管 一般是為了調節每個支管的風量，例如靠近風機的支管風量會比更遠的支管同種情況下風量大，所以閥門會開的小點4干管 同支管。

不需要，也不能安裝風量調節閥因?yàn)轱L(fēng)機盤管總的出風靜壓本來就很小，總循環風量也很小，如果在出風口再加裝風量調節閥，就會導致風機盤管的循環風量出現大幅度的衰減風量調節閥一般都是在中大型的風管機或者空調箱機組上使用的；風量調節閥有一種基本的結構，就是在風管中心置一塊閥板擋板，閥板可以圍繞一根與閥板平行的中間軸現轉，通過轉動改變閥板與風管截面的角度，使風管的流通截面發生變化達到改變風量的目的單一的閥板為了承受風壓，必須做得較為厚重，另外閥板轉動需要占用的空間較大，所以改成多個并列的閥板，象。

1風向不同 風關閥風從隔膜的上方進，隔膜推動閥桿向下移動，閥門關閉，停風時閥門全開風開閥風從隔膜的下方進，隔膜推動閥桿向上移動，閥門打開，停風時閥門全關2工作條件不同 風開閥有風的時候就開風開閥，沒風就關風關閥有風的時候關閉風關閥，沒風就開調節閥氣開氣；通風空調系統中常用的風閥分四類手動調節閥電動調節閥防煙防火閥排煙防火閥下面介紹具體分類及設置要求1手動調節閥 目前工程上應用較多的是對開多葉調節閥，其作用是對風管系統的分支管路進行手動風量調節分配，無需遠程自控，僅通過初平衡調節即可達到系統風量分配的要求，其應用較為簡單2。

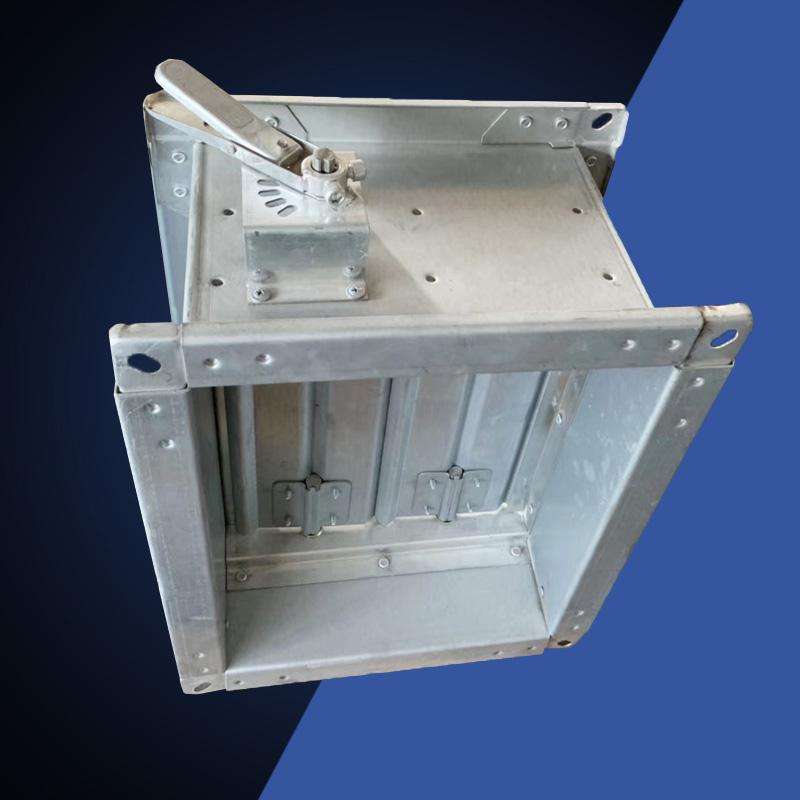

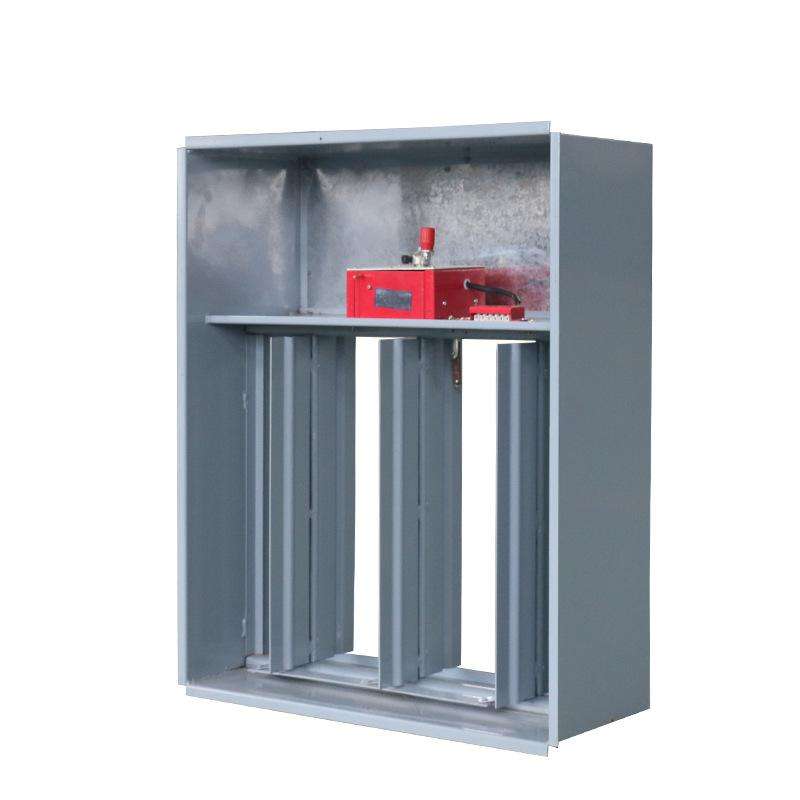

風管調節閥圖片大全

FDFDHFVDFVDH等圖例按順序是280°c常開排煙閥，280°c電動常開防火排煙閥，止回閥，70°c防火閥，280°c防火閥F代表防煙防火，D代表風閥，V代表調節，H代表280*關閉，C代表常閉，B代表遠控，M代表閥體手動，E代表電動。

止回閥是一種用于控制氣流方向的裝置，它通常安裝在風管末端，用于防止逆流現象的發生當空調系統停止運行時，止回閥可以阻止室內空氣逆流到風管內，避免冷熱交替，提高空調系統的效率止回閥的結構簡單，使用方便，可靠性較高多葉調節閥是一種用于調節氣流量的裝置，它也可以安裝在風管末端，它通過改變。

風管調節閥圖紙符號

風管蝶閥又叫通風閥，空調閥，是專門為通風管道設計的閥門，一般壓力不高 調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量壓力溫度液位等工藝參數的最終控制元件一般由執行機構和閥門組成如果按行程特點，調節閥可分為直行程。

l對開多葉風量調節閥接管尺寸與全國通風管道標準化規定的矩形風管尺寸相同2風量調節閥葉片為對開式和順開式，在通風空氣調節空氣凈化系統中作為調節閥3通過試驗測定，風量調節閥的氣密性好，其相對漏風量在5%左右，調節性能好二風量調節閥結構特征 l該風量調節閥在葉片寬度。

如果閥是矩形的，那么就是長+寬*2，但注意一般的規格都是指內徑尺寸如果是圓形的呢，那么就是半徑的平方*314 通常情況下，調節閥的規格與風管規格是一致的，比如630*400的風管，那訂購調節閥的規格也就是指內尺寸的規格，它的法蘭邊寬一般為3035mm，所以說此調節閥的外尺寸就是。

風管上有蝶閥，蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件閥瓣或蝶板為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥閥門可用于控制空氣水蒸汽各種腐蝕性介質泥漿油品液態金屬和放射性介質等各種類型流體的流動在管道上主要起切斷和節。

排煙風管中常見的閥門有防火閥排煙閥和調節閥排煙風管中的防火閥是一種重要的安全裝置當排煙系統檢測到火災時，防火閥會自動關閉，阻止火勢繼續蔓延，確保其他安全系統的正常運行這種閥門通常安裝在關鍵位置，如排煙管道的交叉點或分支點，以最大限度地減少火災造成的損失排煙閥是排煙系統中另一。

要加調節閥，這樣好調節遠近，大小不同管路的風量分配。

空調上的風閥為電動多葉調節閥，調節型的，可以控制風量一般情況下屋頂?shù)男箟洪y和與事故風機連鎖的一般是電動雙位調節閥，開關型的。
