整張圖都是剖面2節點圖 不同材料過度交接點的圖紙稱為節點圖通常比例都很小，常見的部位，同一平面，石材與木頭過度的小剖面，就叫節點圖，當然也可以叫剖面圖大的剖面圖表達不清楚的位置就要在畫個節點圖，進行放大進一步說清結構做法這就是節點圖3大樣圖 大樣圖就是材料的大樣展；大樣圖就是在現場實際施工構造不明確的情況下，對要在其不明確情況之上仍設置進去的部件進行一個大致的設置圖紙以及列出設置該部件必須注意的事項，若發現實際做出來的工況妨礙到該部件的，就按實際現場工況進行修改但必須遵守注意事項的要求從而達到把該部件順利設置進去而不觸犯注意事項的目的節點圖多用。

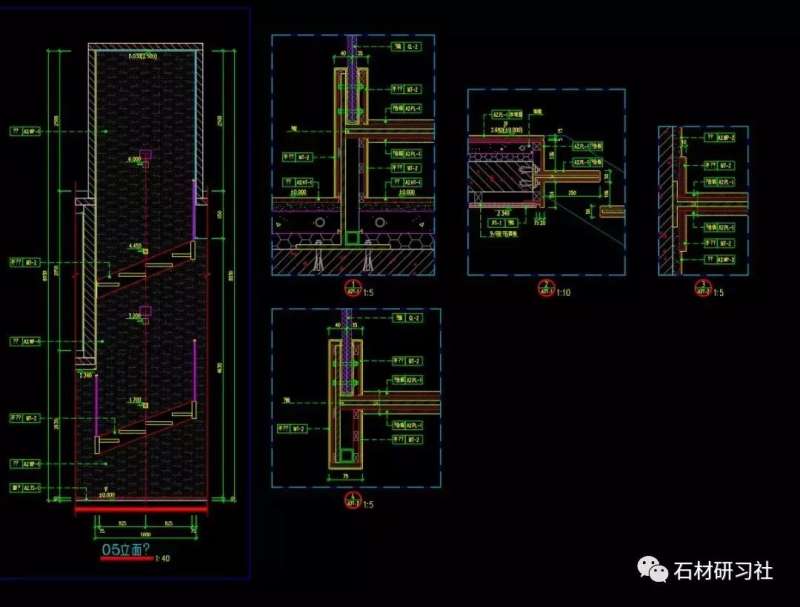

節點圖，有時也稱“大樣”圖，是表明建筑構造細部的圖，是兩個以上裝飾面的匯交點，按垂直或水平方向切開，以標明裝飾面之間的對接方式和固定方法 你要了解用的材料，尺寸以后才能畫；CAD中在節點大樣圖上找對應的平面圖和立面圖都是通過節點索引來找的如下圖所示，在建筑平面圖以及立面圖上都會有對應的節點索引號上圖中AT表示的是建筑圖號，A表示建筑圖，T表示通用圖，圓圈上面的B3表示節點號為B3，下面的201表示B3節點是在AT201這張建筑圖里所以，節點大樣圖中的節點。

CAD節點圖怎么看

1、1，室內施工圖中的立面圖 是以入口為正立面 制圖時2，節點圖主要解釋的是內在的結構細微材質注明，還有具體尺寸，是施工人員的工具， 具體的施工方法以及結構是做不到位的，這也設計師的具體要求3，剖面圖分 橫剖和立剖 主要是反映的一些有裝飾部分的內部結構和施工方法CAD中立面圖，一般指正。

2、1在命令欄輸入‘L’畫幾段線2接著在命令欄輸入‘PE’命令，選擇多條，輸入‘M’3選擇剛才畫的線段，確認接下里會提示是否將直線和圓弧轉換為多段線4選擇確認，選擇需要轉換的線段，選擇合并5接著模糊距離寫為0，點擊空白處就可以在CAD中一條多段線中增加節點了。

3、CAD節點圖是基于計算機輔助設計軟件繪制的圖形表示，它主要用于展示CAD設計項目中各個部分之間的關聯關系數據流向和信號處理等細節CAD節點圖通常包含組件器件和線纜等元素，其中每個元素都有其特定的符號和表示方式CAD節點圖是一種非常重要的圖形工具，可幫助工程師和設計師更加直觀地理解和識別復雜的。

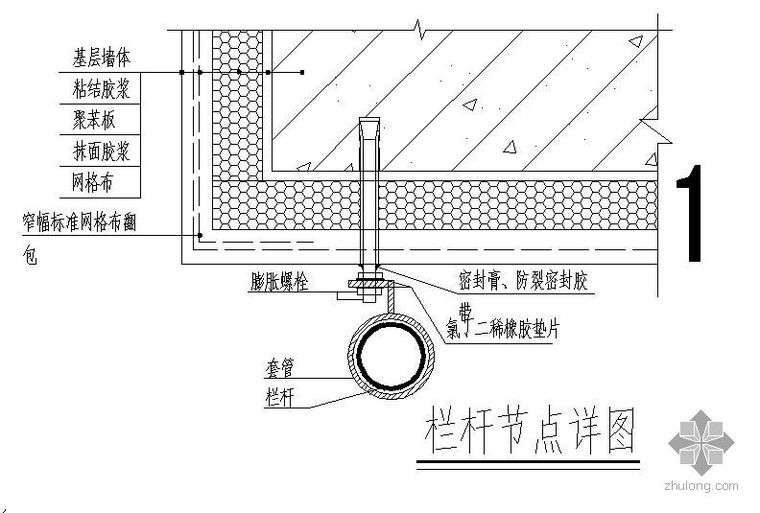

4、節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分單獨拿出來表現其的具體構造的，一種表明建筑構造細部的圖其與大樣圖不同的是節點圖相對大樣圖更 干掛石材節點圖 為細部化，也就是放大大樣圖所無法表達的內容，以表達的更清楚節點圖的比例一般是15左右，而大樣圖的。

5、1確定繪圖比例及字高結構施工圖的常規繪圖比例一般為1100，而設計者實際繪圖時按11繪制，套圖框時，將圖框放大100倍，在打印施工圖時，將打印比例設置為1100，即可將按11繪制的CAD圖打印出1100的紙質圖紙結構大樣比例一般為125130150等，不管比例為1100還是125，最終打印。

6、CAD的節點圖是什么 節點是把需要細化的部位，詳細描述，利用文字標注和數字標注來進行，前提是要了解施工工藝，知道里面額內部結構，這樣才知道應該怎么動手cad里面的節點怎么處理 節點是針對于目前比例下不能夠完全表示出某個部位的尺寸，所以才會改變比例放大圖形，標示清楚，這就是節點改變比例畫節點。

7、cad索引圖和節點圖區別為性質不同繪制方法不同用途不同一性質不同 1索引圖索引圖是指針對某一特定區域進行特殊性放大標注，較詳細的表示出來的圖紙，通常比例都很大2節點圖節點圖是不同材料過度交接點的圖紙，通常比例都很小二繪制方法不同 1索引圖索引圖的繪制方法是。

CAD節點圖是什么

1打開CAD，打開需要顯示節點的圖紙，輸入“DDPYPE”命令，然后點擊空格，確定選擇“點樣式”中的“其他樣式”即可2打開CAD打開需要顯示節點的圖紙，在菜單欄點擊“工具”中的“選項”，在彈出的對話框點擊“選擇”，在“夾點”中勾選“啟用夾點”，點擊需要的圖形即可顯示夾點。

打開軟件，如圖所示界面，打開天正工具條2在左側工具條，選 擇圖塊圖案選擇通用圖庫3單擊工具條的通用圖庫，彈出如圖所示對話框，在這里可以選擇常見的詳圖4選擇一個基礎大樣圖，選擇后，繪制在繪圖界面，繪圖詳圖5接著，選擇CAD工具，分解命令，將圖塊分解后，修改，這樣便可以修改為。

cad節點大樣圖畫法1在打開的軟件中點擊左側工具欄中的圖塊圖案通用圖庫2在彈出的圖庫中我們點擊可以看到人防圖塊伸縮縫圖塊等3在目錄中還有其他類型的圖塊圖案，我們可以根據需要來選擇4選擇我們需要的圖案然后點擊，在返回的繪圖空間中點擊繪制5由于我們插入的大樣圖形是按照塊的。

簡介 別名 節點圖，有時也稱“大樣”圖，是表明建筑構造細部的圖，是兩個以上裝飾面的匯交點，制作方法 按垂直或水平方向切開，以標明裝飾面之間的對接方式和固定方法節點圖，編輯本段需要畫節點詳圖的部位 部位 按道理，只要是屬于建筑構造里面的東西，都應該畫成大樣圖，房屋構造里面的墻，樓面，門。

節點圖不是剖面圖，是你設計的建筑中那些地方在平立剖圖中不能看明白的地方，單獨拿出來畫大樣圖，你畫的什么就是什么的節點詳圖比如檐線的截面詳圖墻身大樣圖等。

正面看到的節點圖就是大樣圖，有時又稱節點大樣圖，就是把施工細節放大出來，讓工人可以看著節點圖就可以施工，就是把具體的做法放大化在圖紙上上面的圖，下半部分是平面的截圖，它對應的上半部分就是立面圖上面這張圖的右上角畫的就是節點大樣圖講的很詳細了，應該明白了吧。
