1、鉆孔灌注樁基礎

　　【考頻指數】★★★★★

　　【考點精講】

　　（一）一般規定

　　（1）施工前應掌握工程地質資料、水文地質資料，具備所用各種原材料及制品的質量

　　檢驗報告。

　　（2） 施工前應按有關規定，制定安全生產、保護環境等措施。

　　（3）灌注樁施工應有齊全、有效的施工記錄。

　　（二）泥漿護壁成孔

　　1.泥漿制備

　　（1）泥漿制備根據施工機械、工藝及穿越土層情況進行配合比設計，宜選用高塑性黏土或膨潤土。

　　（2）泥漿護壁施工期間護筒內的泥漿面應高出地下水位1.0m以上，在清孔過程中應不斷置換泥漿，直至灌注水下混凝土。

　　（3）灌注混凝土前，清孔后的泥漿相對密度應小于1 . 10 ；含砂率不得大于2 %；黏度不得大于20Pa ? s。

　　（4）現場應設置泥漿池和泥漿收集設施，廢棄的泥漿、渣應進行處理，不得污染環境。

　　2.正、反循環鉆孔

　　（1）泥漿護壁成孔時根據泥漿補給情況控制鉆進速度；保持鉆機穩定。

　　（2）鉆進過程中如發生斜孔、塌孔和護筒周圍冒漿、失穩等現象時，應先停鉆，待采取相應措施后再進行鉆進。

　　（3）鉆孔達到設計深度，灌注混凝土之前，孔底沉渣厚度應符合設計要求。設計未要求時端承型樁的沉渣厚度不應大于100 mm；摩擦型樁的沉渣厚度不應大于300 mm。

　　3.沖擊鉆成孔

　　（1）沖擊鉆開孔時，應低錘密擊，反復沖擊造壁，保持孔內泥漿面穩定。

　　（2）應采取有效的技術措施防止擾動孔壁、塌孔、擴孔、卡鉆和掉鉆及泥漿流失等事故。

　　（3）每鉆進4～5m應驗孔一次，在更換鉆頭前或容易縮孔處，均應驗孔并應做記錄。

　　（2011年考題）

　　（4）排渣過程中應及時補給泥漿。

　　（5）沖孔中遇到斜孔、梅花孔、塌孔等情況時，應采取措施后方可繼續施工。

　　（6）穩定性差的孔壁應采用泥漿循環或抽渣筒排渣，清孔后灌注混凝土之前的泥漿指標符合要求。

　　（三）成孔方式與設備選擇

　　依據成樁方式可分為泥漿護壁成孔、干作業成孔、護筒（沉管）灌注樁及爆破成孔。

　　施工機具類型及土質適用條件可參考下表。

　　（四）鋼筋籠與灌注混凝土施工要點

　　（1）鋼筋籠加工應符合設計要求。鋼筋籠制作、運輸和吊裝過程中應采取適當?shù)募庸檀胧乐棺冃巍?/p>

　　（2）吊放鋼筋籠入孔時，不得碰撞孔壁，就位后應采取加固措施固定鋼筋籠的位置。

　　（3）沉管灌注樁內徑應比套管內徑小60～80mm，用導管灌注水下混凝土的樁應比導管

　　連接處的外徑大100mm以上。

　　（4）灌注樁采用的水下灌注混凝土宜采用預拌混凝土，其骨料粒徑不宜大40mm。

　　（5）灌注樁各工序應連續施工，鋼筋籠放入泥漿后4h內必須澆筑混凝土。

　　（6）樁頂混凝土澆筑完成后應高出設計標高0.5～1m，確保樁頭浮漿層鑿除后樁基面混凝土達到設計強度。

　　（7）當氣溫低于0℃以下時，澆筑混凝土應采取保溫措施，澆筑時混凝土的溫度不得低于5℃。當氣溫高于30℃時，應根據具體情況對混凝土采取緩凝措施。

　　（8）灌注樁的實際澆筑混凝土量不得小于計算體積；套管成孔的灌注樁任何一段平均直徑與設計直徑的比值不得小于1.0。

　　（五）干作業成孔

　　1.長螺旋鉆孔

　　2.鉆孔擴底

　　（1）鉆桿應保持垂直穩固，位置準確，防止因鉆桿晃動引起擴大孔徑。

　　（2）鉆孔擴底樁施工擴底孔部分虛土厚度應符合設計要求。

　　（3）灌注混凝土?xí)r，第一次應灌到擴底部位的頂面，隨即振搗密實；灌注樁頂以下5m范

　　圍內混凝土?xí)r，應隨灌注隨振動，每次灌注高度不大于1.5m。

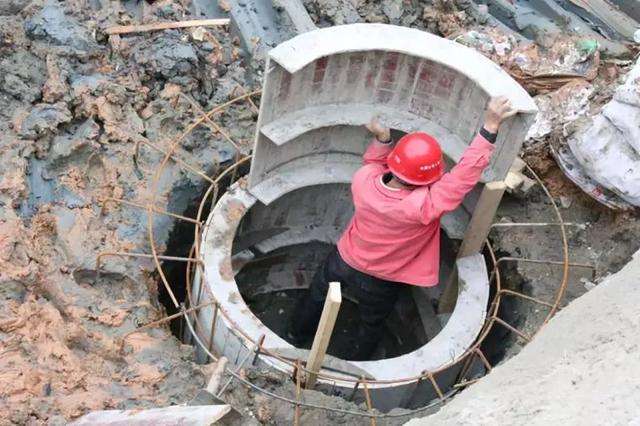

　　3.人工挖孔

　　（六）水下混凝土灌注

　　（1）樁孔檢驗合格，吊裝鋼筋籠完畢后，安置導管澆筑混凝土。

　　（2）混凝土配合比應通過試驗確定，須具備良好的和易性，坍落度宜為180～220mm。

　　（3）導管應符合下列要求：

　　1）導管內壁應光滑圓順，直徑宜為20～30cm，節長宜為2m。

　　2）導管不得漏水，使用前應試拼、試壓，試壓的壓力宜為孔底靜水壓力的1.5倍。

　　3）導管軸線偏差不宜超過孔深的0.5%，且不宜大于10cm。

　　4）導管采用法蘭盤接頭宜加錐形活套；采用螺旋絲扣型接頭時必須有防止松脫裝置。

　　（4）使用的隔水球應有良好的隔水性能，并應保證順利排出。

　　（5）開始灌注混凝土?xí)r，導管底部至孔底的距離宜為300～500mm；導管首次埋入混凝土灌注面以下不應少于1.0m；導管埋入混凝土深度宜為2～6m。

　　（6）灌注水下混凝土必須連續施工，并應控制提拔導管速度，嚴禁將導管提出混凝土灌注面。灌注過程中的故障應記錄備案。

　　2、施工準備階段質量管理措施

　　【考頻指數】★★★

　　【考點精講】

　　一、施工準備階段質量管理要求

　　（1）項目部進場后應由技術負責人組織工程現場和周圍環境調研和詳勘。

　　（2）在質量影響分析和質量風險評估基礎上編制實施性施工組織設計和質量保證計劃。

　　二、施工準備階段質量管理內容

　　（一）組織準備

　　施工項目部組織全體施工人員進行質量管理和質量標準的培訓，并應保存培訓記錄。

　　（二）技術管理的準備工作

　　（1）施工合同簽訂后，施工項目部及時索取工程設計圖紙和相關技術資料，指定專人管理并公布有效文件清單。

　　（2）熟悉設計文件。項目技術負責人主持由有關人員參加的對設計圖紙的學習與審核，認真領會設計意圖，掌握施工設計圖紙和相關技術標準的要求，并應形成會審記錄。如發現設計圖紙有誤或不合理的地方，及時提出質疑或修改建議，并履行規定的手續予以核實、更正。

　　（三）技術交底與培訓

　　（1）單位工程、分部工程和分項工程開工前，項目技術負責人對承擔施工的負責人或分包方全體人員進行書面技術交底。技術交底資料應辦理簽字手續并歸檔。

　　（2）對施工作業人員進行質量和安全技術培訓，經考核后持證上崗。

　　（3）對包括機械設備操作人員的特殊工種資格進行確認，無證或資格不符合者，嚴禁上崗。

　　（四）物資準備

　　（1）項目負責人按質量計劃中關于工程分包和物資采購的規定，經招標程序選擇并評價分包方和供應商，保存評價記錄。各類原材料、成品、半成品質量，必須具有質量合格證明資料并經進場檢驗，不合格不準用。

　　（2）機具設備根據施工組織設計進場，性能檢驗應符合施工需求。

　　（3）按照安全生產規定，配備足夠的質量合格的安全防保用品。

　　（五）現場準備

　　（1）對設計技術交底、交樁給定的工程測量控制點進行復測，當發現問題時，應與勘察設計方協商處理，并形成記錄。

　　（2）按照交通疏導（行）方案修建臨時施工便道、導行臨時交通。

　　（3）按施工組織設計中的總平面布置圖搭建臨時設施包括施工用房、用電、用水、用熱、燃?xì)狻h(huán)境維護等。

　　摘自建設工程教育網
