階梯剖視圖畫法如下1確定剖切面的位置剖切面的的位置一般應通過物體的孔洞槽等內部結構的軸線或對稱面2畫出剖切后的剖面區域3畫出剖切面后面的可見輪廓線4在剖面區域內應畫上剖面符號以表示物體的材料，并完成其它視圖5剖視圖的標注 一般應在剖視圖上方注出剖視圖的名稱；跟一般的門剖面沒什么區別，只畫門框1從圖名和軸線編號與平面圖上的剖切位置和軸線對照，可知11剖面圖是一個剖切面通過樓梯間，剖切后向左進行投影所得的橫剖面圖2從圖中畫出房屋地面至屋頂的結構形式和構造內容，可知此房屋的垂直方向承重構件墻和柱是用磚砌成的，而水平方向承重構件。

根據以上結果，校核樓梯間開間進深如果比已知的樓梯間尺寸小，通常只需加大平臺深度如果比已知的樓梯間尺寸大，并且平臺深度又無調整余地時，應調整踏步尺寸，按以上步驟重新計算，直到符合為止9繪制樓梯各層平面圖和樓梯剖面圖 如果中間各層的樓梯平面布置相同，可合并為“標準層平面圖”，即樓梯；第一層，兩段不等跑，上段10級下段14級，下沉3級，這樣平臺下高度就有17級2550，扣除平臺梁高400，凈空還有21500453=015米 先3步剛好到正負0000332=165米 踏步為9步+平臺=10步 設踏步高0165m 踏步寬03m 579*03=3米 32=15米 所以平臺寬是1。

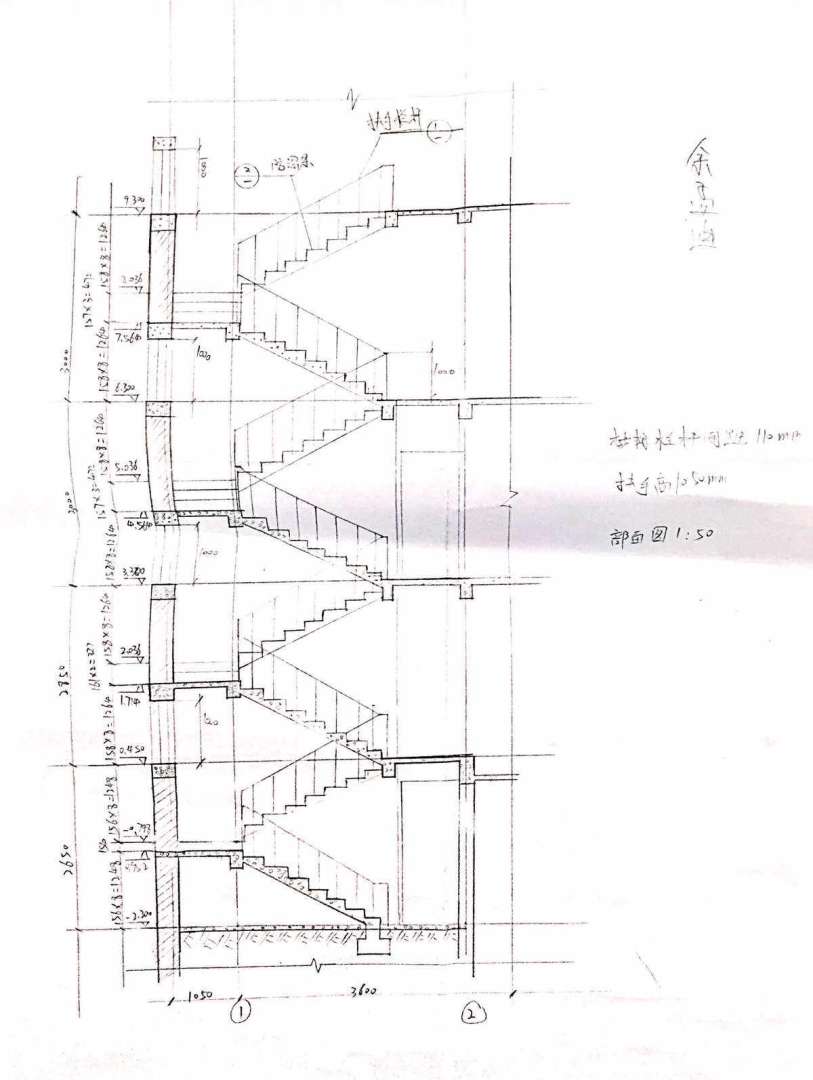

樓梯剖面圖顯示不出是因為制圖軟件設置錯誤解決方法如下#xF4CF繪制剖切符號需要在天正cad命令欄中，點擊符號標注，選擇剖切符號進行繪制，剖切符號是生成剖面圖的參考基礎#xF3E2添加樓層隨后就可以開啟工程管理，在工程管理中添加好樓層，在窗口中點擊創建剖面圖，即可進入到剖面圖的生成命令#xF4C8生成剖面圖然后點擊一條剖；住宅建筑剖面圖是指按一定比例尺寸繪制的建筑物豎直的剖視圖即用一個假想的平面將住宅建筑物沿垂直方向像劈木柴一樣縱向切開，切后的部分用圖線和符號來表示住宅樓層的數量，室內立面的布置樓板地面墻身基礎等的位置和尺寸，有的還配有家具的縱剖面圖示符號剪刀梯也可稱之為疊合樓梯交叉；樓梯平面圖是運用水平剖視圖方法繪制的，樓梯平面圖是樓梯某位置上的一個水平剖面圖剖切位置與建筑平面圖的剖切位置相同其剖切位置設在休息平臺略低一點處，剖切后向下所作的投影該圖樓梯間采用雙樓梯，都是一跑到上一層或下一層的平面圖中藍色樓梯段標注“下”的是表示該位置梯段屬于；樓梯的平面圖，其實就是從該層樓面向上的樓梯段中部進行剖切，然后向下投影的水平視圖你也可以選擇在比該樓面高大約1m的位置進行水平剖切#xF440底層部分當你看到樓梯平面圖的底層部分，你會注意到向上的樓梯段被剖切成了半截如果有其他踏步出現，那它們必定是從室外地面到底層樓面的連接#xF3E2中間樓層在中間樓層，你；樓梯剖面圖的畫法步驟可以概括為以下幾個步驟確定比例尺繪制樓梯輪廓標注尺寸和細節完成剖面圖首先，需要根據實際情況確定比例尺，以便在圖紙上準確地表示出樓梯的尺寸和比例比例尺可以根據樓梯的實際大小和需要繪制的圖紙大小來確定接下來，需要繪制樓梯的輪廓首先繪制出樓梯的平面形狀，然后；弧形樓梯剖面圖 建筑物中作為樓層間垂直交通用的構件用于樓層之間和高差較大時的交通聯系在設有電梯自動梯作為主要垂直交通手段的多層和高層建筑中也要設置樓梯高層建筑盡管采用電梯作為主要垂直交通工具，但仍然要保留樓梯供火災時逃生之用樓梯由連續梯級的梯段又稱梯跑平臺休息平臺和圍護構件等組成；首先，我們將建筑剖面圖的外框確定，并且留下合適的尺寸繪制剖面圖的正視樓梯，我們在途中右方的空白處進行樓梯繪制為了確保樓梯的精確度，我們可以選擇4H的鉛筆，使用直尺測量打一下底稿，這樣可以讓圖紙中樓梯的踏步之間更加平均看起來更加美 完成底稿的繪制后，我們即可使用針管筆開始上墨線，使用08的；階梯剖面圖是一種用于呈現地理或地質特征的圖表，通常用于描述河流或地表上的地形變化它顯示了地表高度或深度隨著水平距離的變化階梯剖面圖的圖表中通常包含兩個坐標軸，水平軸表示距離或位置，垂直軸表示高度或深度水平軸上的點表示特定位置，垂直軸上的點表示對應位置的高程或深度通過在圖表上繪制。

紅圈1一般是樓層框架梁有二種設計思路的，方法1是樓層框架梁標高保持不變的，樓梯間的窗與樓層窗在外面看，是一樣高的，就像你所給的圖方法2是在樓梯平臺處設梁，就像下圖2圈外側設梁，而樓層上不設梁的，窗在上面紅圈1處的，此時的樓梯間的窗與樓層上的窗在外面看，是錯開的紅圈2一；從樓梯的類型結構形式到各部位的尺寸和裝修做法，每一點都清晰可見想象一下平面圖剖面圖以及踏步欄板詳圖等都匯集在同一張圖紙上，平剖面圖比例一致，讓你一目了然踏步欄板詳圖比例更大，讓你深入了解其構造#xF50D半剖視圖半剖視圖是一個強大的工具，用于展示內外形狀都重要的對稱物體它結合了全剖；樓梯剖面圖的繪制需要遵循一定的規范和步驟，以確保其準確性和可讀性首先，需要了解剖面圖的基本概念和作用剖面圖是一種用于表示物體內部結構和形狀的圖紙，通過剖切平面將物體切開，展示其內部構造和細節在繪制樓梯剖面圖時，需要選擇適當的剖切位置，以展示樓梯的整體結構和細節其次，需要掌握繪制；樓梯梁有TL–1TL–2兩種編號，其構件詳圖另有表達圖中標出了樓層和休息平臺的結構標高，如二層樓梯結構平面圖中的休息平臺頂面結構標高3620m樓層面結構標高5070m等在底層樓梯結構平面圖中還需標注樓梯結構剖面圖的剖切符號 二樓梯結構剖面圖 樓梯結構剖面圖是表示樓梯間各承重構件的豎向。
