1、01j925一1圖集p56天溝示意圖見下附件，1332×939像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你；鋼結構06sg517一1圖集第58一59頁見下附件，2023×1464像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你；參見圖集04SG523，41頁；鋼結構的圖集代碼非常多，現列舉一些常用的如下01SG519 多高層民用建筑鋼結構節點構造詳圖 04SG5183 門式剛架輕型房屋鋼結構 03SG5201 實腹式鋼鋼吊車梁中輕級工作制Q235鋼06J9252 壓型鋼板 11J930 住宅；每個面長度乘以寬度即可，注意，別漏掉任何一個需要刷漆的面。

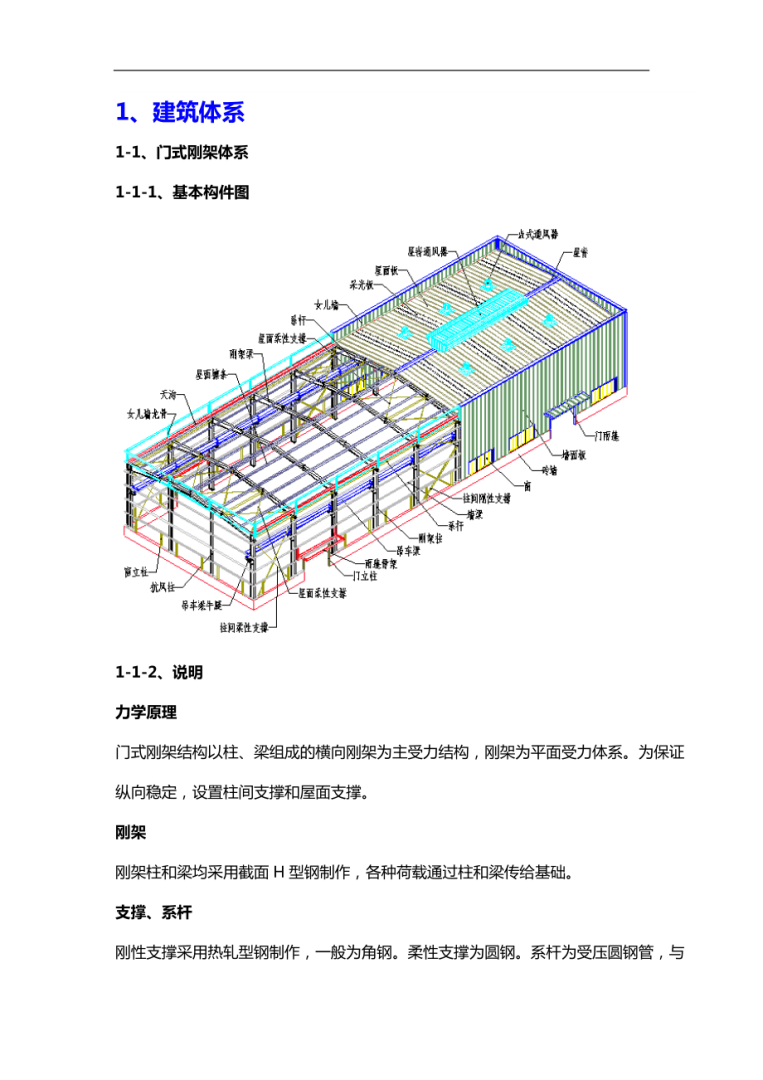

2、說到圖集，可以先從門式剛架入手，鋼結構運用的一個典型例子柱腳，梁柱，梁梁連接里面都有的復雜一點的再加上吊車基本上這個懂了，其他的也沒什么問題了 另外還有一本 鋼結構施工圖參數表示方法，也可以參考其他；踏步板的型號，指花紋板踏步還有b，c型，分別指花紋板加地磚防滑條和鋼格柵踏步；19 02BGP03 陽光板圖集pdf 2，893K 20 02DT102 鋼結構標準圖集檁條墻梁分冊pdf 2，890K 21 02G012 砌體結構構造詳圖混凝土空心小型砌塊pdf 5，509K 22 02G02 鋼筋混凝土結構構造詳圖pdf 3，820K 23 02G03 墻下條形。

3、另外建筑工業出版社出的鋼結構設計手冊第三版中相關做法也不少，也可以參考以上兩本書也是我院鋼結構設計人員的主要參考資料當然圖集中的節點也很有參考價值，不過圖集中基本沒有節點做法的設計思路和解讀，同時；門鋼圖集 樓梯圖集 吊車梁圖集 焊縫之類的看焊接規程 還有就是一些設計規范，驗收規范；額~~我不太清楚你所說的~但是幫你查了一下~~06J4031，07J9161，07CJ031，07SG526國家建筑標準圖集新圖集 國家建筑標準設計圖集戶外鋼結構獨立柱廣告牌SG526這是在工程師網和一個博友那找到的~希望能有點；03SG5201實腹式鋼吊車梁中輕級工作制A1~A5 Q235鋼 跨度60m75m90m，03SG5202實腹式鋼吊車梁中輕級工作制A1~A5 Q345鋼 跨度60m75m90m，08SG5203鋼吊車梁H型鋼 工作級別A1～。

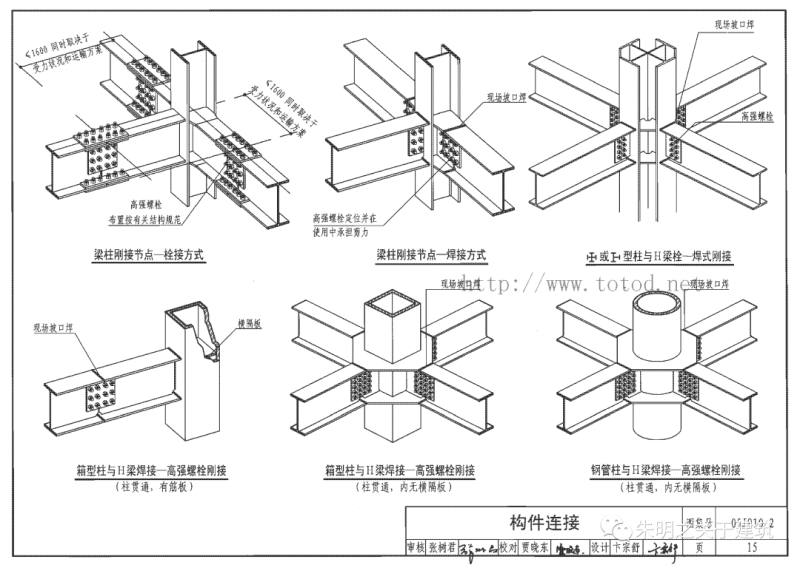

4、多高層民用建筑鋼結構節點圖集本人有，出紅包給你發一份，有意向私信聊；鋼構圖紙中說的GB01J9251GB01J9251是建筑圖集，GB即為國家標準，01J9251是壓型鋼板夾芯板屋面及墻體建筑構造，主要講屋面壓型鋼板，墻面圍護結構構造節點形式等，鋼結構圍護構造均可以參照此圖集如圖所示GB01。

5、2001中沒有雙向正交鋼桁架結構安裝允許偏差的具體檢驗數據故施工中依據鋼網架的驗收標準結合設計的要求，計算機同步控制系統在保；1學習一下鋼結構教材，重點了解一下結構體系具體工藝等方面的要求2熟悉一下相關規范，主要是鋼結構設計規范高層民用鋼結構設計規范和門式剛架輕型鋼結構設計規范3翻看鋼結構標準圖集，尤其是多高層鋼結構節點構造；哈哈這個問題恐怕設計者都沒有想到，其實02J401是由87~96版的J431~435合并修編，在八九十年代還是計劃經濟時市場上還找不到這么小的方管，所以圖集指的是方鋼而不是方管，還有方管的標注方式是長X寬X厚度，正方管是邊長。
