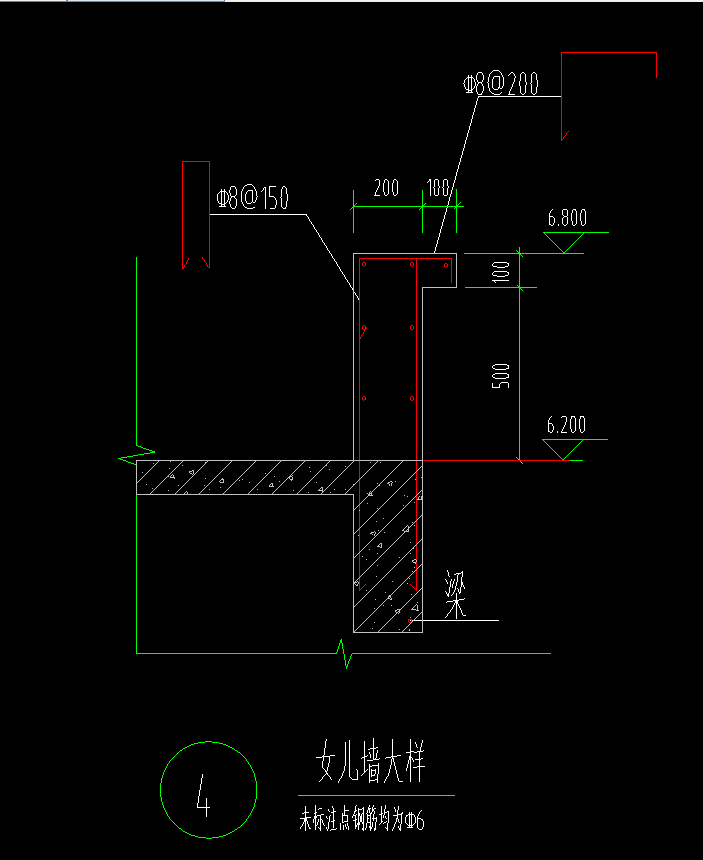

1對女兒墻最大懸臂高度大于1200mm，小于1500mm，可采用加密構造柱及在高度中部增設圈梁的辦法來解決，通過構造柱的加密，可提高女兒墻的抗剪能力，中部增設圈梁，可降低女兒墻的計算高度具體做法如圖所示12對女兒墻最大；不需要圖集，按構造配筋，通常磚混結構構造柱出屋面，女兒墻頂設60~120混凝土壓頂，內配4或6根8或10筋根據壓頂寬度，箍筋6間距200其它結構上部女兒墻4~6米設構造柱，壓頂同上。

99J201一平屋面建筑構造，這個圖集里有；1依國家建筑規范規定，上人屋面女兒墻高度一般不得低于11m，最高不得大于15m2在女兒墻砌體內設縱向拉結鋼筋，通全長，其中兩根通過構造柱3設構造柱，設計合理截面間距，其豎向配筋按抗震計算確定，下部錨固于頂層。

女兒墻圖集11j201

1、一般都做的間距3m 女兒墻是屋面四周的安全維護構件，沒有開間一說的你說得開間應該是屋面以下的室內開間，截圖那句話的意思應該是下層的縱橫墻交界處在屋面的女兒墻要做構造柱。

2、圖集12J201雨水管及女兒墻做法，誰知道，求解，謝謝 亮魎亮 20150824 2239 理工學科 您的回答被采納后將獲得 系統獎勵20財富值+經驗值+難題獎勵30財富值+經驗值等您來答換一換。

3、女兒墻墻面工藝做法 屋面防水女兒墻做法 1將屋面的卷材繼續鋪至垂直墻面上，形成卷材防水，泛水高度不小于250mm#1602在屋面與垂直女兒墻面的交接縫處，砂漿找平層應抹成圓弧形或45度斜面，上刷卷材膠粘劑，使卷材。

4、非上人女兒墻規范是新06G6051圖集，新06G6051圖集中第17頁28頁對非上人女兒墻規范的說明和大樣都很清楚女兒墻又名孫女墻是建筑物屋頂周圍的矮墻。

5、按該圖集所示，有組織排水位置，應該做到女兒墻內側防水層面層，再向屋面內側平移到250mm以外去，以避開女兒墻根部現圖集的這種做法，目的就為了避開女兒墻根部因“應力集中”現象的存在，而有可能在女兒墻產生根部裂縫裂紋。

6、西南11j201女兒墻壓頂圖集第48頁見下附件，1080×810圖片，請點擊放大后查看或下載另存為，望采納。

7、圖集06J5051女兒墻壓頂梁做法，文庫里有，鏈接如下html。

女兒墻圖集12j201

1、有以下兩種情況框架及剪力墻結構，用干凈混凝土女兒墻磚混結構用磚女兒墻，增加構造柱不大于兩米間距。

2、不是很明白，女兒墻伸縮縫除非是很長的結構，設計一般會給出，一般情況下女兒墻都留設了構造柱就可以了，設計應該都給出了的。

3、陜09j02圖集第13頁女兒墻做法見下附件，1088×757像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你。

4、屋面女兒墻與防水保護層處分格縫做法應該看，12J51。

5、女兒墻是建筑物屋頂四周圍的矮墻，主要作用除維護安全外，亦會在底處施作防水壓磚收頭，以避免防水層滲水或是屋頂雨水漫流依國家建筑規范定，上人屋面女兒墻高度一般不得低于12米，不上人屋面女兒墻一般高度為06米。
