提到夏天，我們總能想到每日每日的流汗，每日每日蚊蟲的叮咬，每日每日太陽的暴曬，偶爾來一次涼徹心扉的暴風雨，居然還沒有帶傘。

那么紅透半邊天的BIM究竟為我們帶來了什么呢？

是有血有肉有細胞充滿信息化的數據庫！

　　騰訊北京總部BIM參觀資料，承建單位是目前處于中國施工技術領頭羊位置的三局。

　　本資料會分為兩次分享于大家，今天這篇主要介紹騰訊北京總部BIM應用的總體情況，明天將介紹BIM在具體工程進度管理、質量管理、安全管理、現場管理、商務管理等的實際是如何應用的。對BIM和未來施工技術方向感興趣的朋友可以看看。

BIM實例資料目前不多，大家要珍惜哦！

　　什么是BIM？

　　創建并利用數字模型對工程項目進行設計、建造、運營管理的過程

　　Building Information Management

　　建筑信息管理

　　Building Integration Management

　　建筑集成管理

　　BIM的價值體現

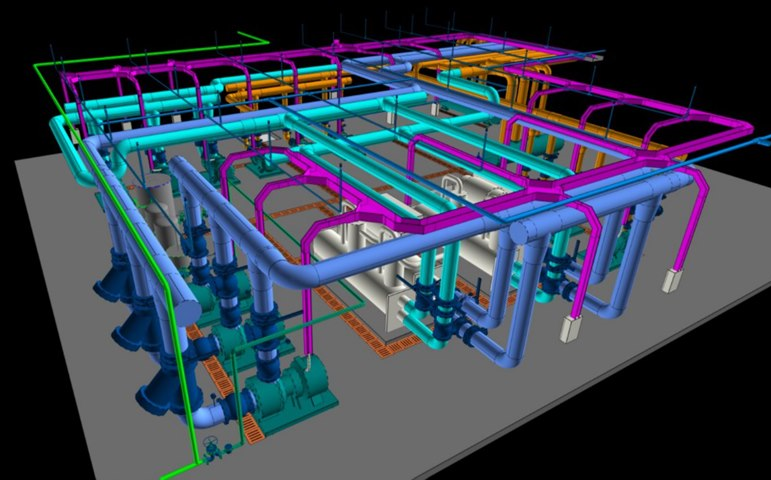

　　·三維模型化的價值

　　·集成

　　一、工程概況

　　1.1.騰訊總部大樓由1棟主樓和1棟能源中心副樓組成。總建筑面積334386m2，其中地下175746m2，集辦公、科研、會議、車庫、 人防等功能于一體。

　　建筑整體效果圖

　　1.2工程特點和難點

　　1.地下三層，層高分別地下三層3.8m,地下二層3.95m,地下三層7.45m.基坑深度最深處約17.7m.地上7層，層高分別為一至五層4.95m，六層5.25m，7層6m。建筑總高度36m。最大混凝土板厚500mm。層高變化大，高大支模面積多。

　　2. 基礎底板大體積混凝土量13萬m3，板厚分別為2.5m,2.3m,1.6m。混凝土標號：C40P8。東西長203.6m，南北長284.5m。基礎底板劃分為9個施工段，進行了超長結構專家論證會。

　　基礎底板大體積砼流水段劃分

　　3.鋼結構巨型桁架三面懸挑，最大懸挑長度81m,節點重量達41.6t,且需空中合攏，安裝精度高，施工難度大。

　　鋼結構整體模型

　　巨型桁架大樣圖

　　現場實景照片

　　2. BIM應用

2.1 項目BIM管理體系

2.2 基于BIM的總承包管理

2.3 基于BIM的技術管理

2.4 進度管理

2.5 質量管理

2.6 安全管理

2.7 現場管理

2.8 商務管理

2.9 BIM對運維的支持

　　2.1 項目BIM管理體系

　　1）項目BIM管理組織架構

　　項目設置BIM管理部，下設由10人組成的土建、鋼構、機電、幕墻、精裝修等BIM專業小組，總包各部門配置BIM專員，并將專業分包BIM小組納入總包BIM管理體系，組建由項目總工牽頭，BIM管理部負責，涵蓋所有部門、所有分包的BIM管理組織架構。

　　2）管理BIM管理制度建設

　　BIM管理部統一制度BIM人員職責、工作制度、培訓計劃，如BIM例會制度、分包BIM管理制度等，保證BIM管理目標一致、職責明確、任務清晰、標準統一。

　　2.2 基于BIM的總承包管理

　　1）綜合BIM模型的建立

　　BIM管理部制定項目建模標準及關聯規則，各專業按照建立包含進度、技術參數、商務等信息的BIM模型，BIM管理部整合后形成涵蓋所有專業和管理行為信息的綜合BIM模型。

　　2）4D-BIM協同工作平臺的搭建

　　以綜合BIM模型為載體，以進度為主線，搭建涵蓋參建各方的4D-BIM協同工作平臺，滿足在跨越整個建造過程中的信息實時交互，達到基于4D-BIM的實時、動態、集成和可視化施工管理，滿足跨網絡平臺的多參與方協同管理，實現基于BIM總包管理。

　　3）基于4D-BIM系統的總承包管理

　　（1）計劃管理：

　　通過模型與進度計劃的關聯，可以實現進度模擬、進度對比分析、關鍵路徑分析及預警、滯后分析、前置任務分析、自動生成進度周報、月報等功能，達到對各專業分包的計劃管理。

　　（2）分包協調管理：

　　4D-BIM系統為多方參與、多終端的集成式管理模式。分包單位通過網頁端完成進度計劃與實際進度、資源申請與投入、工序驗收與交接等信息填報，系統進行自動集成和分析，供總包管理和決策的依據。

　　（3）公共資源管理：

　　4D-BIM系統對塔吊、施工道路、臨建用房、臨時水電接駁點等，建立模型并與進度關聯，對每一項公共資源設置參數，明確不同施工階段、不同時間段的使用單位。各分包可以查詢并提出變更申請。

　　（4）文檔管理：

　　4D-BIM系統可實現文件在分包與總包、總包與監理或業主之間的線上流轉和審核。同時對任意工程構件或進度計劃節點，可鏈接與之相關的文檔，如圖紙、照片、會議紀要，方便管理人員快速對非結構化信息進行管理。

　　（5）商務管理：

　　4D-BIM系統可統計任意進度計劃節點或工程構件組的資源用量，并與實際投入進行比對，實現成本管理。

　　2.3 基于BIM的技術管理

　　1）BIM協調圖紙會審及優化

　　通過BIM建模，便于進行圖紙審查，及時發現構件尺寸不清、標高錯誤、詳圖與平面圖不對應等圖紙問題，特別是結構復雜部位；各專業模型整合后進行碰撞檢查，可快速發現專業間的碰撞或設計不合理。

　　圖紙會審時，以模型作為溝通的平臺，更好的與業主、設計、監理單位進行圖紙問題溝通，直觀快捷地確定優化方案。

　　碰撞檢查及優化

　　2）基于BIM的深化設計

　　（1）復雜節點深化設計

　　對于復雜節點深化設計，如本工程大截面轉換勁性鋼梁、鋼板墻等鋼筋排布密集、細部繁瑣的部位，通過Revit軟件將二維平面圖轉換成三維可視化模型，利用間隙碰撞對鋼筋排布進行優化，方便現場施工。

　　（2）專業性深化設計

　　各專業進行深化設計時，同步完成BIM深化設計模型的搭建，注意建模命名一致、規則統一、信息完整，便于總包進行模型整個和碰撞檢查。同時，各專業可通過BIM技術進行深化設計優化和細部亮點打造。

　　（3）綜合性深化設計

　　總包單位對各專業提交的深化設計模型進行整合和碰撞檢查，協調各分包根據碰撞報告逐一修改和優化，并在navisworks軟件中進行工序模擬與漫游檢查，保證深化設計質量。

　　3）施工模擬

　　對項目施工組織設計、對大懸挑鋼結構安裝、清水混凝土柱、高大模板等施工關鍵部位進行可視化模擬和分析，論證方案可行性，將施工工序模型化、動漫化，進行直觀形象的交底。

　　關鍵部位施工模擬1

　　關鍵部位施工模擬2

　　關鍵部位施工模擬3

　　關鍵部位施工模擬4

　　關鍵部位施工模擬5

　　4）無紙化施工

　　項目管理人員配置存儲有BIM模型、施工規范、節點大樣，工藝模擬視頻等數據的移動終端，方便現場查閱；

　　項目管理人員利用BIM移動端也可對現場施工情況進行實時數據采集和編輯，提高工作效率。

　　用移動終端模型進行現場檢查

　　利用移動終端采集現場數據
