BIM技術是目前最火的建筑技術，應用主要集中在房建領域，特別是“高大新尖”工程的BIM應用，因為其結構復雜、專業眾多、工期緊張等特點，而備受青睞。超大型高鐵站是一種非常復雜的結構，外形曲線夸張，造型獨特，復雜多變，內部大跨度，高透光，兼具少梁少柱的特點，一直是設計和施工中的最大難點，所以BIM技術的應用較為深入。

　　☆BIM工程案例

　　1 項目簡介

　　某大型鐵路綜合交通樞紐工程總建筑面積約30萬平米，投資40億元。車站旅客最高聚集人數6000人，高峰小時11000人。建筑效果圖如圖2-24所示。整體工程由以下五個部分組成：

　　·配套工程，包括社會車場、出租車場、長途車場、公交車場等交通輔助設施，合計14萬平米。

　　·地下空間，包括地鐵站廳、地下空間開發，合計10萬平米

　　·線下站房5.9萬平米

　　·橋梁工程10臺23線

　　·鋼結構雨棚6.9萬平米

　　2 BIM目標確定

　　該大型鐵路綜合交通樞紐功能復雜，設計、施工難度巨大。明確BIM的工作范圍為車站主體（含地下室）及本車站工程所涉及的鐵路橋梁為BIM工作范圍。周邊的道路、設施、景觀及已有建筑不在此次工作范圍內。

　　本項目中涉及BIM工作的專業有：建筑、結構、暖通、給排水、強弱電、橋梁。結合大型鐵路綜合交通樞紐車站設計及施工交底的技術要求，明確本次BIM工作的目標為：協同設計出圖和重點部位施工工藝模擬四大目標。

　　3軟件硬件需求

　　結合大型鐵路綜合交通樞紐站房工程的BIM目標及當時的軟件情況，決定采用Autodesk Revit2014作為主要BIM軟件，再輔以Navisworks作為輕量化應用，同時Navisworks還將作為施工模擬的工具，同時輔以Lumion、3ds max等工具作為基于BIM的建筑表現的工具來完成施工交底工作。

　　而采光分析、結構分析、交通分析等專業分析工具則根據專業計算的要求進行選擇，將Revit的BIM數據轉換為各分析軟件支持的DWG或SAT格式數據后傳遞給各分析軟件完成專業分析工作。

　　大型鐵路綜合交通樞紐BIM軟件配置

　　確定了軟件的需求后，接下來確定硬件的需求。由于該大型鐵路綜合交通樞紐車站及橋梁的建筑面積達40萬平方米，體量巨大，因此必須具備相當強大硬件性能的計算機才能滿足運行BIM軟件的要求。又因本項目要跟隨設計過程，周期較長，對于BIM成果的過程管理變得較為重要。

　　因此還需要對BIM的過程數據、版本進行統一的集中管理與備份，以確保數據安全。經綜合考慮后，根據設計院信息中心的統一布置與規劃，最終決定采用Ctrix虛擬桌面云計算的方式來解決計算資源的問題。主要硬件構架下圖所示。利用該構架還可實現任意終端訪問Ctrix服務器，以降低客戶機的硬件投入。

　　4 標準與人員

　　結合BIM工作目標以及所選擇的軟件，首先梳理了基于BIM的協同工作標準。如圖2-27所示，各專業內部采用工作集的形式以形成完整的單專業BIM模型，以滿足設計和出圖的要求。各專業間再通過采用Revit鏈接的方式，形成完整的綜合BIM模型，同時完成設計內部的提資等協同工作環節工作。

　　明確了協同工作的管理途徑之后，接下來確定BIM人員架構。由于本項目的特殊性，結合設計院內部BIM工作分工，確定本項目的BIM人員架構如圖2-28所示。

　　其中，院BIM分管領導主要負責資源的調配工作；技術中心主要負責對BIM工作統一工作標準及工作指導；信息中心主要負責硬件、網絡、軟件環境的搭建與維護；BIM設計小組是本次BIM工作的主體，分別設立建筑、結構、暖通、給排水、電氣及橋梁BIM工程師負責完成各子項的BIM模型及協調工作建筑BIM工程師同時擔任本項目的BIM項目經理的工作，負責本項目的BIM工作的安排與協調。

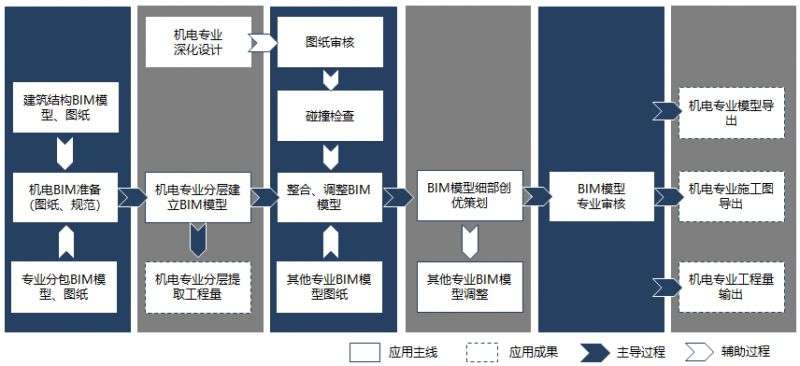

　　結合本項目的協同工作的目標，明確了項目的審核流程，如下圖所示，在完成各專業的設計模型后，轉換為Navisworks的NWC中間格式，再整合為全專業輕量化的NWD格式文件，由復審人（項目負責人）利用Navisworks進行復核審查，將所有發現的設計問題記錄于NWD數據格式中反饋給各專業設計師進行協調與修改。最終的文件在服務器中進行歸檔。

　　結合院內的BIM技術標準以及本項目的工作流程，由技術中心整理出適合本項目的BIM標準文件，以統一各專業的命名、規范、模型深度等要求。特別是本項目要求生成全專業施工圖紙，在該標準中還特別定義了尺寸標注、線寬線型等圖紙相關的內容，以確保BIM模型能夠生成滿足要求的施工圖紙。

　　5 實現成果

　　通過以上BIM應用策劃，BIM設計小組完成了該項目的全部BIM工作模型，如下圖所示。

　　解決機電與主體結構不協調位置6459處。同時，完成了項目施工圖的出圖目標。

　　在完成施工圖設計后，還利用4D展示等技術完成復雜結點部分施工交底12處，例如橋梁與結構共用橋柱節點施工工藝要求等。
